Popis výrobkov
TheaGrikulturálna zavlažovacia volutová dieselová vodná čerpadlo HW zmiešané - Prietokové čerpadlo je šikmé - čerpadlo typu prietoku, ktoré kombinuje pracovné princípy odstredivých čerpadiel a axiálne {- prietokové čerpadlá. Jeho špecifická rýchlosť sa pohybuje od 300 do 500. Prietok je väčší ako prietokové čerpadlá odstredivých čerpadiel, ale menej ako prietokové čerpadlá Axiálne -. Rozsah hlavy je 3 až 20 metrov. Je vhodný na transport číreho vody a kvapaliny s podobnými fyzikálnymi a chemickými vlastnosťami, pričom teplota nepresahuje 50 stupňov. Toto čerpadlo prijíma horizontálnu single - etapa single - štruktúru sacieho konzolového konštrukcie s vysokou účinnosťou, stabilným výkonom hriadeľa a dobrým anti {- saciemu výkonu erózie. Všeobecne sa používa pri zavlažovaní poľnohospodárskej pôdy, čistení priemyselných odpadových vôd a dodávok mestskej vody a drenážnych polí.

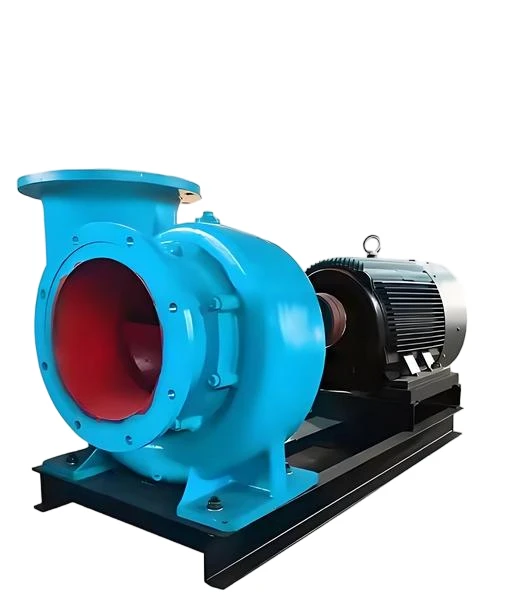

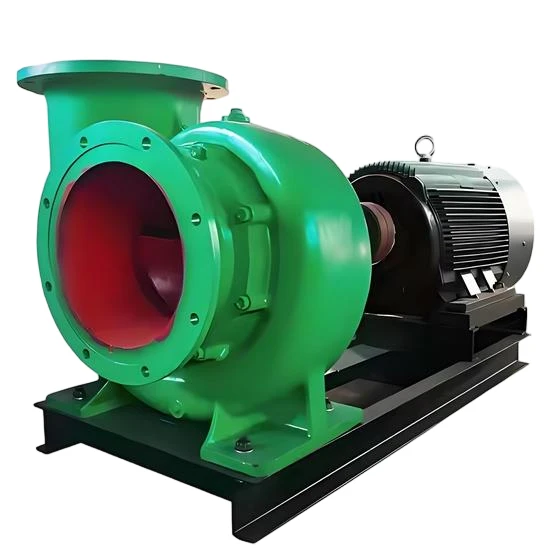

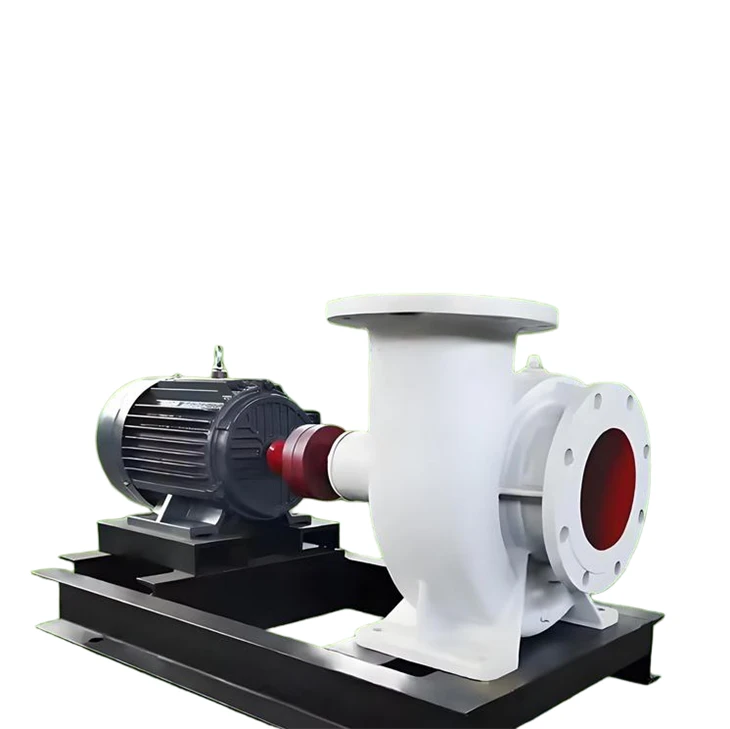

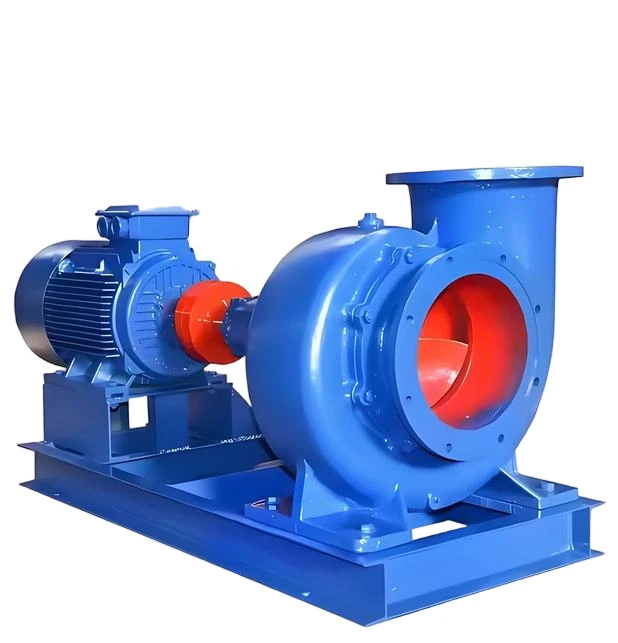

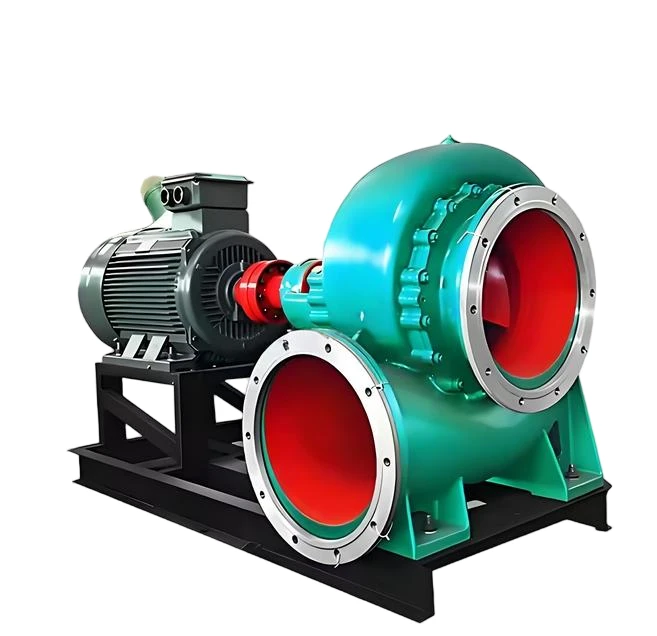

Poľnohospodárske zavlažovanie Volute Diesel Vodné čerpadlo
Vysoká účinnosť a úspora energie: Účinnosť sa výrazne zlepšuje v porovnaní s tradičnými čerpadlami typu HB.
Stabilná prevádzka: Kolísanie výkonu hriadeľa je malé a kavitačný okraj je nízky.
Rozsiahla škálovateľnosť: Výkonnostné parametre je možné nastaviť nahradením obežného kolesa.
Volobežné vodné čerpadlo v oblasti poľnohospodárskeho zavlažovania Volute sa skladá z komponentov, ako je telo čerpadla, kryt čerpadla, obežné koleso, hriadeľ čerpadla a ložisko. Medzi nimi je stredné a malé - čerpadlá väčšinou prijímajú horizontálnu štruktúru, ktorá obsahuje malú veľkosť, ľahkú hmotnosť a pohodlnú inštaláciu a údržbu.
Produktový model
| kapacita q | hlavná strana | odsávanie | striedavý rýchlosť |
ja priming |
sila (kw) | ||
| m 3 /h |
(L/s) | (m) | (m) | (r/min) | (min/5m) | pohltený moc |
motor moc |
| 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 1.1 |
| 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 0.8 | 1.5 |
| 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 1.5 |
| 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 |
| 12.5 | 3.5 | 32 | 6.5 | 2900 | 1.5 | 2.1 | 3 |
| 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 |
| 15 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 |
| 20 | 5.6 | 7.5 | 6.5 | 2900 | 1.3 | 9.8 | 11 |
| 30 | 8.3 | 15 | 6.5 | 2900 | 2 | 1.9 | 3 |
| 25 | 6.9 | 32 | 6 | 2900 | 1.5 | 4.4 | 5.5 |
| 35 | 9.7 | 13 | 6 | 2900 | 3.4 | 1.9 | 3 |
| 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4 |
| 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 |
| 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 |
| 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22 |
| 100 | 27.8 | 20 | 6 | 2900 | 1.8 | 7.8 | 11 |
| 70 | 19.4 | 75 | 6 | 2900 | 1.8 | 24.3 | 30 |
| 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45 |
| 400 | 111.1 | 32 | 5 | 1450 | 2 | 52.1 | 55 |
| 280 | 77.8 | 63 | 5 | 1450 | 1.5 | 73.9 | 90 |
| 400 | 111.1 | 50 | 5 | 1450 | 2 | 80 | 90 |
Aplikačný scenár
Poľnohospodárske zavlažovanie
Prietokové čerpadlo HW zmiešané - má veľkú prietokovú rýchlosť (až do 5 000 m³/h) a miernu hlavu (3 - 20 metre), vďaka čomu je vhodné na presné zavlažovanie veľkých oblastí poľnohospodárskej pôdy v obyčajných oblastiach. Prostredníctvom inteligentného riadiaceho systému môže dosiahnuť dopyt po dodávke vody -, čím sa zlepší účinnosť využívania vodných zdrojov.
Mestské a priemyselné zásobovanie vodou a drenáž
Toto čerpadlo je vhodné na výstavbu mestských drenážnych sietí a dokáže zvládnuť odpadové vody obsahujúce tuhé častice s relatívne nízkymi nákladmi na údržbu. V priemyselnom sektore sa často používa na cirkuláciu zásobovania vodou v chladiacich systémoch, napríklad v scenároch, ako je cirkulácia chladenia elektrárne.
Prevencia povodní a drenáž
Prietokové čerpadlo typu HW Mixal - má schopnosť odolávať zablokovaniu, začína rýchlo a môže sa okamžite používať v situáciách, ako sú povodne mestských záplav spôsobených silným dažďom alebo reguláciou povodní, účinne zmierňuje problém akumulácie vody.
Adaptácia osobitného stavu
Zmenou materiálu obežného kolesa a metódy tesnenia sa môže prispôsobiť špeciálnym scenárom, ako je mínový odtok (opotrebenie {- rezistentné) a cirkuláciu morskej vody (korózia - rezistentné), a môže sa použiť na prepravu kvapaliny v rámci teplotného rozsahu menšieho ako alebo rovnakého stupňa 50 stupňov.
Úvod produktu
1. Štrukturálne charakteristiky
Prietokové čerpadlo HW Typ Mixal - sa skladá hlavne z tela čerpadla, obežného kolesa, hriadeľa, ložísk a tesniacich zariadení. Telo čerpadla je zvyčajne vyrobené z liatinových alebo zváraných oceľových dosiek s primeraným konštrukciou vnútorného prietokového kanála, ktorý môže znížiť hydraulické straty. Obežné koleso je zmiešaného - typu prietoku, pričom tvary čepele ležia medzi tvarmi odstredivých čerpadiel a axiálnymi {-, ktoré kombinujú výhody oboch. Hriadeľ je vyrobený z vysokej - kvalitnej uhlíkovej ocele alebo nehrdzavejúcej ocele, aby sa zabezpečila pevnosť a odolnosť proti korózii. Ložiská zvyčajne používa valcovacie ložiská alebo posuvné ložiská a tesniace zariadenie prijíma mechanické tesnenia alebo balenie tesnení, aby sa zabránilo úniku kvapaliny.
2. Pracovný princíp
Keď je prietokové čerpadlo HW zmiešané -, kvapalina vstúpi do obežného kolesa cez vstup a získa energiu pod rotáciou obežného kolesa. Kvôli špeciálnemu konštrukcii obežného kolesa je kvapalina vystavená odstredivej sile a axiálnemu ťahu, čím sa vytvára miešaný pohyb toku. Po prejdení obežného kolesa kvapalina vstupuje do vodiacej lopatky alebo puzdra čerpadla, kde sa jej kinetická energia ďalej premieňa na tlakovú energiu a nakoniec je prepustená z výstupu. Tento pracovný režim umožňuje prietokové čerpadlo HW Typ Mixal -, aby sa udržala vysoká účinnosť v širokom rozsahu prietokov.
3. Parametre výkonnosti
Výkonné parametre typu HW zmiešané - Prietokové čerpadlo zahŕňajú hlavne prietok, hlavu, výkon a účinnosť. Rozsah prietoku sa zvyčajne pohybuje medzi niekoľkými stovkami kubických metrov za hodinu a niekoľkými tisíc kubických metrov za hodinu a hlava je vo všeobecnosti medzi 5 metrov a 20 metrov. Sila sa líši v závislosti od rôznych prietokov a hlavy a účinnosť môže zvyčajne dosiahnuť viac ako 80%. Pri výbere musia používatelia zladiť parametre výkonnosti podľa svojich skutočných potrieb, aby zabezpečili efektívnu činnosť čerpadla.
4. Scenáre aplikácií
Prietokové čerpadlo HW Mixal - je vhodné pre rôzne aplikácie:
(Poľnohospodárske zavlažovanie: dodávka vody pre poľnohospodársku pôdu a sady, schopné splniť požiadavky vysokého prietoku a nízky tlak hlavy.)
(2) Dodávka priemyselnej vody: Vykonáva mimoriadne dobre v cirkulujúcich vodných systémoch a prepravu tovární na chladiacu vodu.
(3) Mestská drenáž: Vhodné pre scenáre, ako je výtok z dažďovej vody a čistenie odpadových vôd, so silnou adaptabilitou.
(4) Projekty konzervovania vody: Sú tiež široko uplatňované v oblastiach, ako je zlepšenie riečnych kanálov a odklon vody z nádrží.
5. Inštalácia a uvedenie do prevádzky
Pri inštalácii točného čerpadla HW Mixal - by sa malo poznamenať nasledujúce body:
(1) Nadácia by mala byť stabilná, aby sa predišlo nadmerným vibráciám.
(2) Dovozné a vývozné potrubia by mali byť navrhnuté s čo najmenšími ohybmi, aby sa minimalizovala strata vody.
(3) Spojenie medzi motorom a čerpadlom musí byť zarovnané, pričom chyba je riadená v prípustnom rozsahu.
(4) Pred prvým spustením skontrolujte, či je riadenie správne a uistite sa, že čerpadlo je úplne naplnené kvapalinou.
Počas procesu ladenia by sa zaťaženie malo postupne zvyšovať a stav operácie by sa mal pozorovať, aby sa zabezpečilo, že neexistujú žiadne neobvyklé vibrácie alebo hluk.
6. Údržba a starostlivosť
Ak chcete zabezpečiť dlhé - termín stabilná prevádzka typu HW zmiešané -, je potrebné pravidelnú údržbu:
(1) Skontrolujte mazanie ložísk a doplňte alebo včas vymeňte mazivý olej.
(2) Pravidelne odstraňujte nečistoty z čerpadla, aby sa zabránilo upchatiu obežného kolesa alebo prietokového kanála.
(3) Skontrolujte tesniace zariadenie. Ak sa zistí akýkoľvek únik, okamžite sa s ním zaoberajte.
(4) Ak má byť čerpadlo dlhý čas mimo prevádzky, tekutina vo vnútri čerpadla by mala byť vypustená, aby sa zabránilo hrdzaveniu.
7. Bežné poruchy a riešenia
Prietokové čerpadlo typu HW Mixal - sa počas používania môže stretnúť s nasledujúcimi problémami:
(1) Nedostatočný tok: Môže to byť spôsobené opotrebením obežného kolesa alebo blokovania na vstupu. Je potrebné skontrolovať a čistiť.
(2) Nadmerné vibrácie: To by mohlo byť spôsobené poškodenými ložiskami alebo nestabilným základom. V takýchto prípadoch by sa ložiská mali vymeniť alebo by sa nadácia posilnila.
(3) Preťaženie motora: Môže to byť spôsobené nadmernou hlavou alebo zablokovaním obežného kolesa. Pracovné podmienky upravte alebo podľa potreby vyčistite obežné koleso.
(4) Únik tesnenia: Môže to byť spôsobené starnutím tesniacich komponentov a je potrebné vymeniť tesniaci zariadenie.
8. Návrhy výberu modelu
Pri výbere zmiešaného typu HW Mixované - je potrebné zvážiť nasledujúce faktory:
(1) Zabezpečiť, aby skutočné požiadavky na prietok a hlavu neboli príliš veľké, ani príliš malé.
(2) Pokiaľ ide o vlastnosti kvapaliny, ak obsahuje častice, mal by sa zvoliť opotrebenie - odolný materiál.
(3) Podmienky prostredia, ako je teplota a vlhkosť, majú vplyv na zariadenie.
(4) Prevádzkové náklady vrátane nákladov na spotrebu energie a údržby.
9. Trendy vývoja
S rozvojom technológie sa prietokové čerpadlo HW Mixal - vyvíja smerom k vyššej účinnosti, zachovaniu energie a inteligencii. Použitie nových materiálov zvýšilo odolnosť proti opotrebovaniu a odolnosť proti korózii a optimalizovaný návrh ďalej znížil spotrebu energie. Niektoré produkty majú teraz možnosti diaľkového monitorovania, vďaka čomu je pre používateľov vhodné monitorovať prevádzkový stav v reálnom čase.
Prietokové čerpadlo typu HW Mixované - ako zrelé a spoľahlivé prepravné zariadenie tekutín zohráva v rôznych oblastiach významnú úlohu. Pochopenie jeho štruktúry, princípov a metód údržby je pre používateľov prospešné, aby lepšie využívali a udržiavali vybavenie, čím sa rozšírila životnosť.
