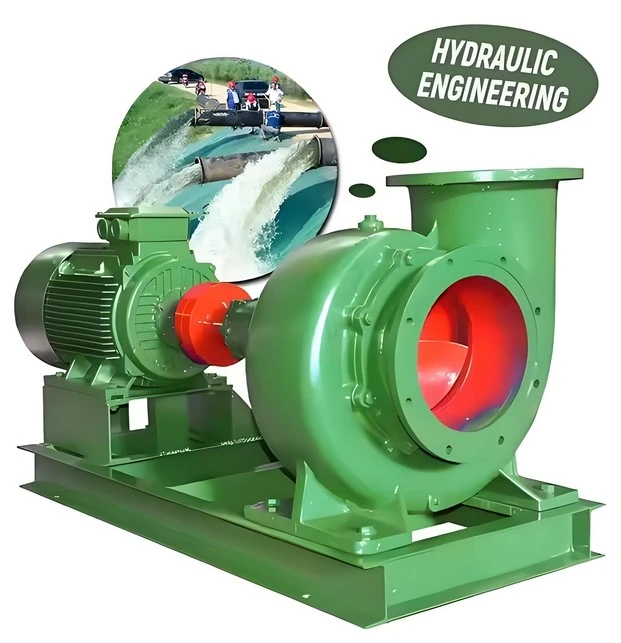

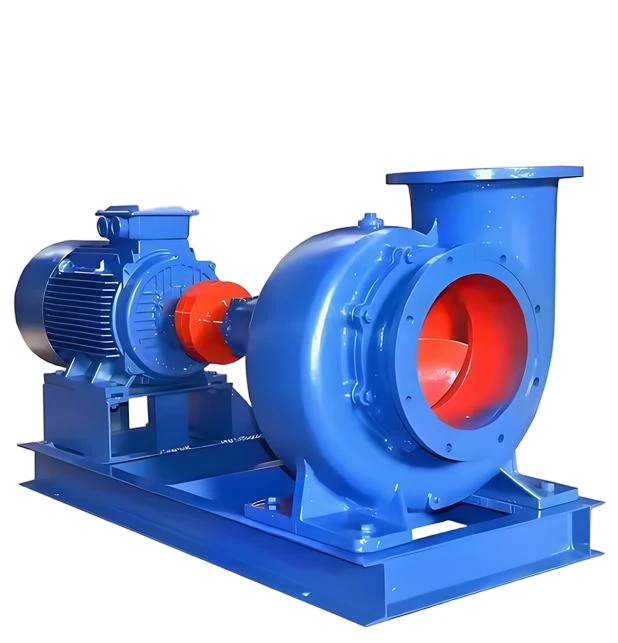

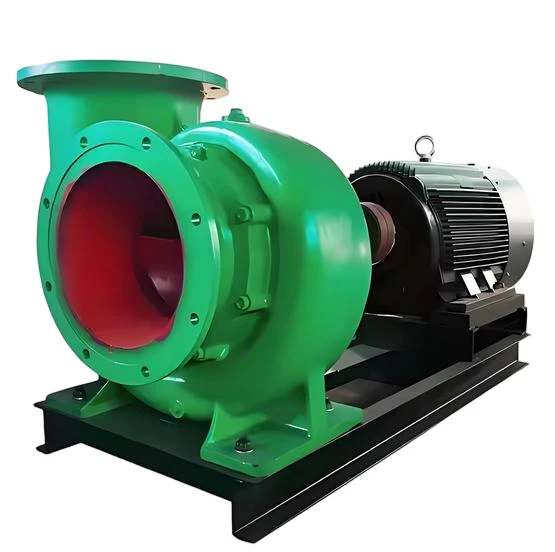

Kvapkové zavlažovacie čerpadlo so zmiešaným prietokom

Čerpadlo so zmiešaným prietokom HW-S-je horizontálne, jednostupňové,{2}}jedno{3}}sacie čerpadlo s prednými{4}}a{5}}zadnými prístupovými dverami a konzolovým usporiadaním hriadeľa. Je stavaný pre čistú vodu alebo kvapaliny s fyzikálnymi a chemickými vlastnosťami blízkymi vode. Štandardná teplota kvapaliny by nemala presiahnuť 50 stupňov.

Typické úlohy, na ktoré sa používa:

Zavlažovanie a odvodňovanie poľnohospodárskej pôdy

Mestské zásobovanie vodou a kanalizácia

Priemyselná cirkulujúca voda a chladiaca voda

Cirkulácia úpravy vody

Prenos vody z akvakultúry

Nízko{0}}hlavné, veľké-čerpacie stanice

Rozsah výkonu v závislosti od modelu:

Prietok: 50 – 4 500 m³/h

Hlava: 3 – 20 m

Toto je rodina čerpadiel so stredným{0}}výtlakom a vysokým{1}}prietokom. Ak je váš prevádzkový bod vysoko nad 20 m dopravnej výšky, pravdepodobne sa pozeráte na nesprávny typ čerpadla.

2. Vlastnosti

Séria HW-S nie je komplikovaný stroj, a to je jeden z dôvodov, prečo zostáva v prevádzke roky.

Jednoduchá štruktúra, menej skrytých častí, ktoré môžu zlyhať.

Predné a zadné prístupové dvierka uľahčujú prístup k obežnému kolesu, upchávke, objímke hriadeľa a vnútorným medzerám.

Kompaktná veľkosť a nižšia hmotnosť v porovnaní s mnohými čerpadlami s podobnou prietokovou kapacitou.

Veľká prietoková kapacita pri relatívne nízkej dopravnej výške.

Primeraná účinnosť pri výbere v blízkosti odporúčaného prevádzkového bodu výrobnej krivky.

Možnosti priameho alebo remeňového pohonu, takže ho možno zladiť s elektromotormi, naftovými motormi alebo existujúcimi pohonnými jednotkami.

Jeden praktický bod: „vysoká účinnosť“ platí len vtedy, ak je čerpadlo správne zvolené. Čerpadlo so zmiešaným{1} tokom, ktoré beží úplne vľavo alebo vpravo od svojej krivky, bude stále premiestňovať vodu, ale nebude ňou pohybovať ekonomicky.

Štandardne sa dodávajú dve usporiadania pohonu:

Priamy pohon - čistejšie usporiadanie, menej údržby, dobré, keď otáčky motora zodpovedajú rýchlosti čerpadla.

Remeňový pohon - je užitočný pri dieselových motoroch alebo keď potrebujete upraviť rýchlosť a výkon bez výmeny obežného kolesa.

Pri objednávaní jasne uveďte podrobnosti o motore:

Model motora alebo dieselového motora

Menovitý výkon

Menovitá rýchlosť

Napätie a frekvencia, ak sú elektrické

Požadovaný smer otáčania

Požiadavka na kladku alebo spojku, ak je známa

Bez informácií o rýchlosti a pohonnej jednotke je výber veľkosti remenice alebo spojky iba odhadom.

1. Hlavné časti

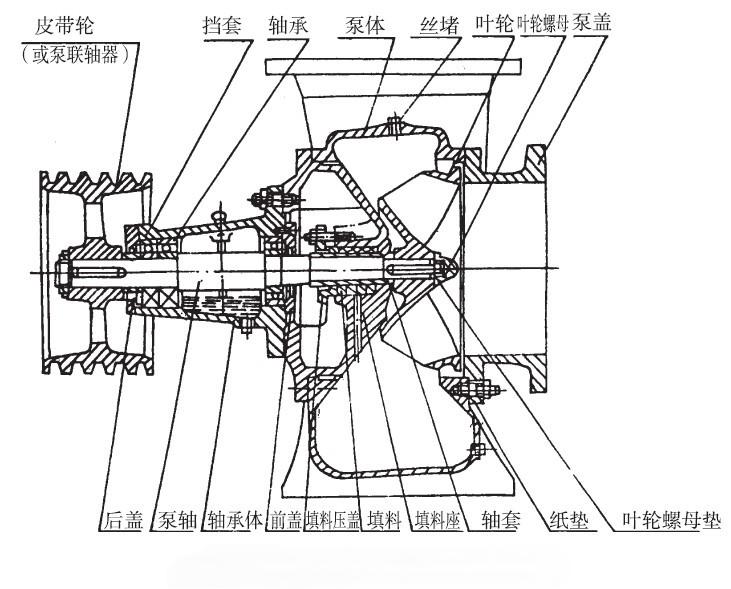

Pumpa HW{0}}S sa skladá hlavne z:

Kryt čerpadla

Obežné koleso

Puzdro čerpadla

Hriadeľ čerpadla

Objímka hriadeľa

Baliace sedadlo

Ložiskové puzdro

Usporiadanie predných-a{1}}zadných dverí je funkcia, ktorá je pri údržbe najdôležitejšia. K pracovným častiam sa dostanete bez toho, aby ste s čerpadlom zaobchádzali ako so skladačkou.

2. Vôľa krytu čerpadla

Kryt čerpadla sa pripája k telu čerpadla a prívodnému potrubiu. Ploché čelo krytu a čelo obežného kolesa potrebujú pracovnú vôľu.

Praktická vôľa:0,3 – 0,7 mm, merané zatlačením hriadeľa smerom k vstupnému koncu.

Príliš malé: trenie, teplo, hluk, možné poškodenie obežného kolesa.

Príliš veľké: nadmerná recirkulácia z výtlačnej strany späť do plášťa, nižšia hlava, nižšia účinnosť, nerovnomerný výkon.

Upravte vôľu pridaním alebo zmenšením hrúbky papierového tesnenia. Neuťahujte ho, kým sa necíti „správne“. Zmerajte to.

3. Tesnenie obalu

Čerpadlo so zmiešaným prietokom 200 HW-používa tesnenie.

Jeho úloha je jednoduchá, ale dôležitá:

Zabráňte nasávaniu vzduchu do čerpadla cez vstup hriadeľa.

Obmedzte úniky pozdĺž hriadeľa bez toho, aby ste sa ho snažili utesniť úplne nasucho.

Správne zabalené čerpadlo zvyčajne počas chodu mierne kvapká. Ak vôbec nekvapká, môže byť tesnenie príliš tesné a puzdro hriadeľa môže byť suché. Ak voda strieka alebo tečie nepretržite, je potrebné skontrolovať zarovnanie tesnenia, puzdra alebo upchávky.

4. Objímka hriadeľa

Objímka hriadeľa je obetná časť. Je lacnejšie vymeniť objímku ako opraviť alebo vymeniť hriadeľ.

Skontrolujte to pri výmene balenia. Ak je objímka drážkovaná, ryhovaná alebo opotrebovaná excentricky, vymeňte ju. Tesnejšie utesnenie okolo zlého puzdra iba oneskorí skutočnú opravu a zvyčajne poškodí hriadeľ pod ním.

5. Mazanie ložísk

Hriadeľ je nesený-jednoradovým radiálnym guľôčkovým ložiskom.

Používajú sa dve možnosti mazania:

Olejové mazanie - hladina oleja medzi značkami na mierke. Preplnenie spôsobuje teplo.

Mazací tuk - pridaný počas montáže a doplnený cez predný a zadný kryt počas servisu. Nezabaľte dutinu pevne; prebytočný tuk spôsobuje ťah a prehrievanie.

V horúcich dňoch alebo pri nepretržitých{0}}inštaláciách v prevádzke sa oplatí kontrolovať teplotu ložísk ručne alebo senzorom počas prvých niekoľkých cyklov.

6. Naplnenie a odvodnenie

Teleso čerpadla má:

Horný závitový otvor - na plnenie vody alebo pripojenie vákuovej pumpy na nasávanie sania.

Spodný závitový otvor - na vypustenie vody pred údržbou, zimnou odstávkou alebo dlhými obdobiami nečinnosti.

Ak je možné zamrznutie, vypustite čerpadlo. Oprava čerpadiel-s zmiešaným prietokom nie je komplikovaná, ale prasknutý kryt od zamrznutej vody je chybou, ktorej sa dá vyhnúť.

7. Výmena obežného kolesa

Na posunutie krivky výkonu je možné namontovať rôzne obežné kolesá. Je to užitočné, keď sa zmení pôvodná prevádzka -, napríklad sa zväčší zavlažovacia plocha, zníži sa úroveň nasávania alebo sa zmení hlava stanice.

Nevymieňajte obežné kolesá na základe dohadov. Požiadajte o krivku pre náhradné obežné koleso a potvrďte:

Výkon hriadeľa pri novej povinnosti

Veľkosť ovládača

požiadavka NPSH

Stav rotácie a rovnováhy

Obežné koleso, ktoré „vyzerá blízko“, môže preťažiť motor alebo posunúť pracovný bod do hrubej časti krivky.

8. Bežné príslušenstvo

Pre typ 200HW-S patrí medzi bežné príslušenstvo:

Vstupné a výstupné pevné oblúky

Pružné ohyby

Nožný ventil

Súprava alebo spojka remeňového pohonu

Ak je to možné, objednajte si príslušenstvo s čerpadlom. Ohyby-na mieste a nesprávne prispôsobené remenice sú častým dôvodom oneskoreného uvedenia do prevádzky.
