Popis produktov

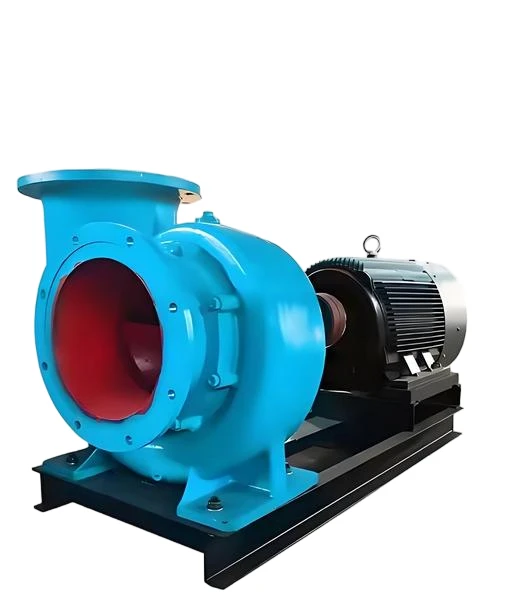

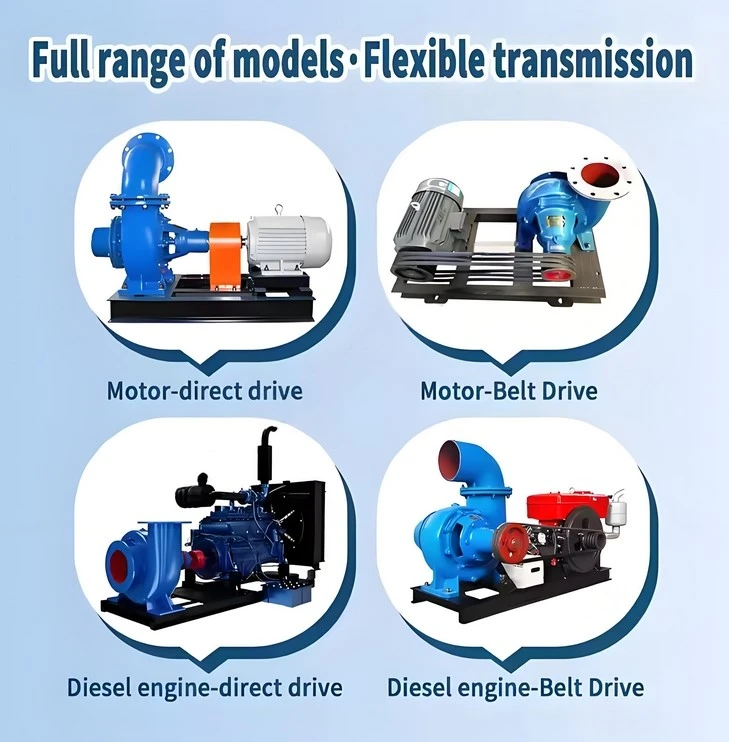

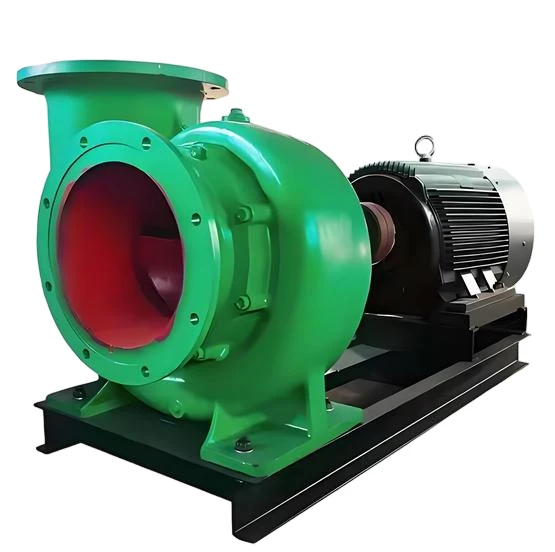

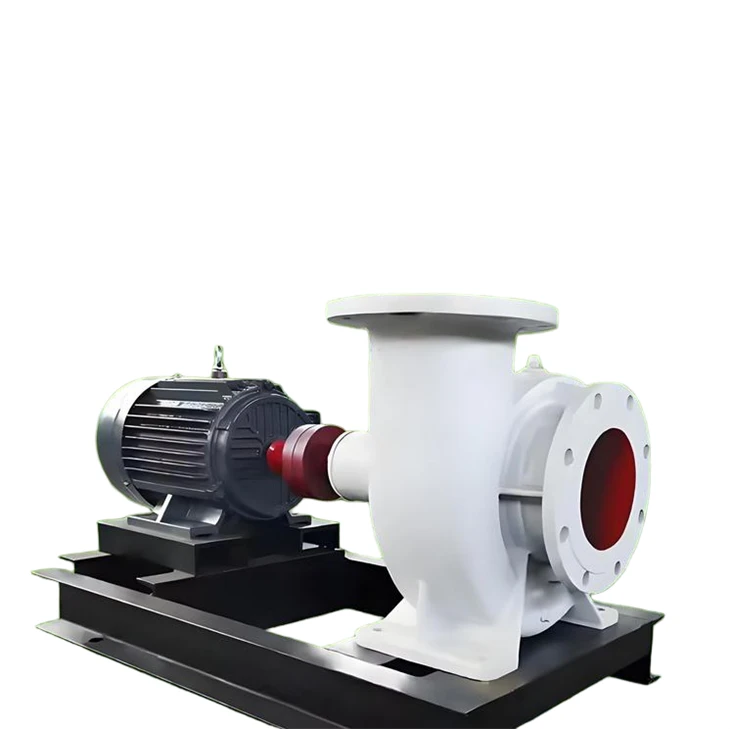

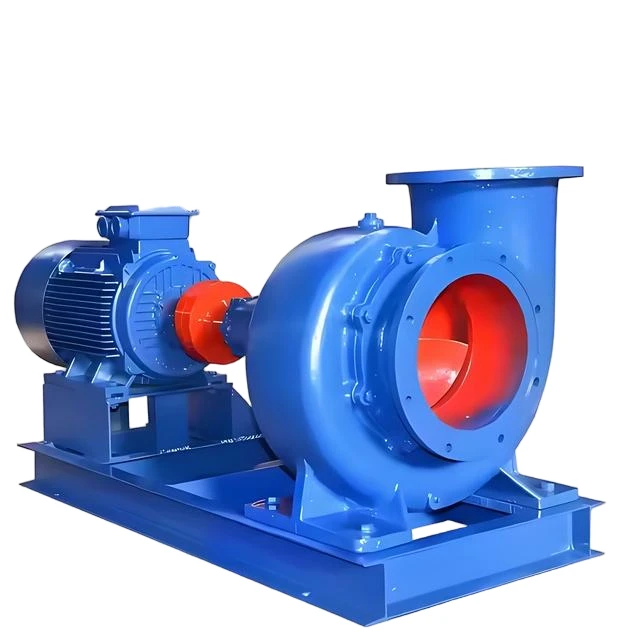

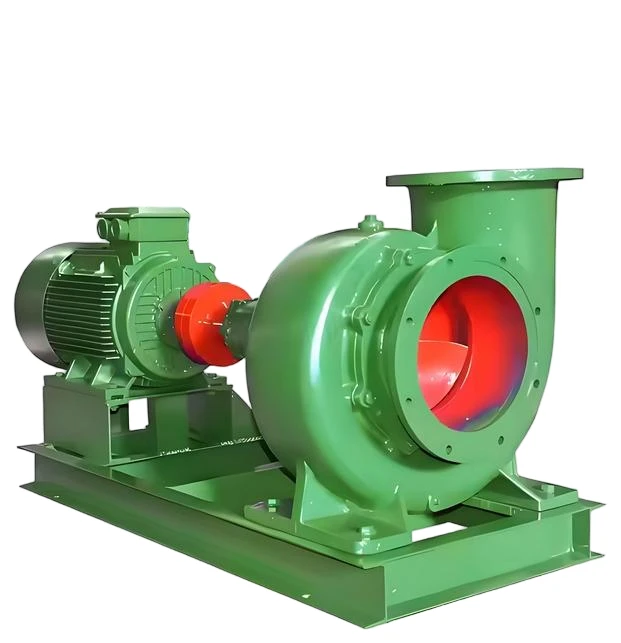

Čerpadlo so zmiešaným{0}}prietokom typu HW je horizontálne, jednostupňové{1}}jednostupňové-sacie, špirálové-zariadenie na prepravu kvapalín so štruktúrou na vypúšťanie kvapalín. Používa sa hlavne na prepravu čistej vody alebo kvapalín s fyzikálnymi a chemickými vlastnosťami podobnými čistej vode (teplota menšia alebo rovná 50 stupňom) a široko sa používa pri zavlažovaní poľnohospodárskej pôdy, v priemyselných a mestských zásobovaniach vodou a odvodňovaní. Jeho výkon pokrýva prietok 90 až 900 m³/h a dopravnú výšku 3,5 až 22 m. Je vhodný pre zdroje energie elektromotorov alebo dieselových motorov a spôsob prenosu podporuje priame pripojenie a variabilnú rýchlosť.
Toto čerpadlo má kompaktnú štruktúru a vyznačuje sa vysokou účinnosťou, malými rozmermi, nízkou hmotnosťou a pohodlnou údržbou. Smer otáčania obežného kolesa pri pohľade zo vstupu je spravidla proti smeru hodinových ručičiek (typy 650HW-5, -7, -10 sú v smere hodinových ručičiek). Pomenovanie modelu je založené na vstupnom/výstupnom priemere, kóde typu čerpadla a navrhnutej hlave. Napríklad 100HW-8-S označuje priemer 100 mm, hlavu 8 metrov a S je kód deformácie. Teleso čerpadla, motor a základňa sú dodávané ako kompletná sada. Zariadenie na tesnenie hriadeľa používa tesnenie, aby sa zabránilo úniku. Niektoré modely podporujú rezanie alebo výmenu obežného kolesa na úpravu výkonu.
Čerpadlo so zmiešaným{0}}prietokom typu HW sa skladá hlavne z tela čerpadla, obežného kolesa, hriadeľa, ložísk a tesniacich zariadení. Teleso čerpadla je zvyčajne vyrobené z liatiny alebo zváraných oceľových dosiek s primeraným dizajnom vnútorného prietokového kanála, ktorý môže znížiť hydraulické straty. Obežné koleso je typu so zmiešaným-prietokom s tvarmi lopatiek medzi odstredivými čerpadlami a axiálnymi-čerpadlami, pričom sa zohľadňujú výhody oboch. Hriadeľ je vyrobený z-kvalitnej uhlíkovej ocele alebo nehrdzavejúcej ocele, aby bola zaistená pevnosť a odolnosť proti korózii. Ložisková časť zvyčajne používa valivé ložiská alebo klzné ložiská a tesniace zariadenie používa mechanické tesnenia alebo tesnenia, aby sa zabránilo úniku kvapaliny.
Keď čerpadlo so zmiešaným{0}}prúdom typu hw pracuje, kvapalina vstupuje do obežného kolesa cez vstup a získava energiu pôsobením rotácie obežného kolesa. Vďaka špeciálnej konštrukcii obežného kolesa je kvapalina vystavená odstredivej sile aj axiálnemu ťahu, čím sa vytvára zmiešaný-pohyb prúdenia. Kvapalina po prechode obežným kolesom vstupuje do vodiacej lopatky alebo telesa čerpadla, kde sa jej kinetická energia ďalej premieňa na tlakovú energiu a nakoniec je vypúšťaná z výstupu. Tento pracovný režim umožňuje čerpadlu so zmiešaným{5}}prietokom typu hw udržiavať vysokú účinnosť v širokom rozsahu prietokov.
Scenár aplikácie
Čerpadlo so zmiešaným{0}}prietokom typu HW je vhodné pre rôzne aplikácie:
(1) Poľnohospodárske zavlažovanie: Používa sa na zásobovanie vodou v poľnohospodárskej pôde a sadoch, ktoré je schopné splniť požiadavky na vysoký prietok a nízky spád.
(2) Zásobovanie priemyselnou vodou: Funguje dobre v továrenských cirkulačných vodných systémoch a preprave chladiacej vody.
(3) Mestská drenáž: Používa sa na vypúšťanie dažďovej vody a čistenie odpadových vôd so silnou prispôsobivosťou.
(4) Hydraulické inžinierstvo: Široko sa používa aj pri regulácii riek a pri odvádzaní vody z nádrží.
Popis produktov
| kapacita Q | hlavu | odsávanie | otáčanie rýchlosť |
seba priming |
výkon (kw) | ||
| m 3 /h |
(L/s) | (m) | (m) | (ot./min) | (min/5 m) | absorbované moc |
motor moc |
| 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 1.1 |
| 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 0.8 | 1.5 |
| 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 1.5 |
| 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 |
| 12.5 | 3.5 | 32 | 6.5 | 2900 | 1.5 | 2.1 | 3 |
| 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 |
| 15 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 |
| 20 | 5.6 | 7.5 | 6.5 | 2900 | 1.3 | 9.8 | 11 |
| 30 | 8.3 | 15 | 6.5 | 2900 | 2 | 1.9 | 3 |
| 25 | 6.9 | 32 | 6 | 2900 | 1.5 | 4.4 | 5.5 |
| 35 | 9.7 | 13 | 6 | 2900 | 3.4 | 1.9 | 3 |
| 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4 |
| 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 |
| 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 |
| 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22 |
| 100 | 27.8 | 20 | 6 | 2900 | 1.8 | 7.8 | 11 |
| 70 | 19.4 | 75 | 6 | 2900 | 1.8 | 24.3 | 30 |
| 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45 |
| 400 | 111.1 | 32 | 5 | 1450 | 2 | 52.1 | 55 |
| 280 | 77.8 | 63 | 5 | 1450 | 1.5 | 73.9 | 90 |
| 400 | 111.1 | 50 | 5 | 1450 | 2 | 80 | 90 |
