Výber správneho odstredivého čerpadla IS/ISG/IHG pre váš systém
Pozrite, väčšina ľudí zaobchádza s normou ISO 2858 ako s trénovaním-zaškrtávaním políčka. My nie. Je to základ, na ktorom staviame všetko. Keď hovoríme o IS (horizontálnych) a ISG (vertikálnych) líniách, nepriraďujeme len čísla prietoku a hlavy v údajovom liste. Premýšľame o tom, čo sa stane, keď sa čerpadlo zahreje, keď tlak stúpne, keď veci nejdú podľa plánu. Tam žije skutočné inžinierstvo.
Vec „späť-vytiahnuť{1}} von - nie je to len marketing
Áno, každá spoločnosť na výrobu čerpadiel hovorí „jednoduchá údržba“. Dobre. Čo to však v skutočnosti znamená, keď stojíte pred 200 mm sacím potrubím, ktoré sa práve vychýlilo?

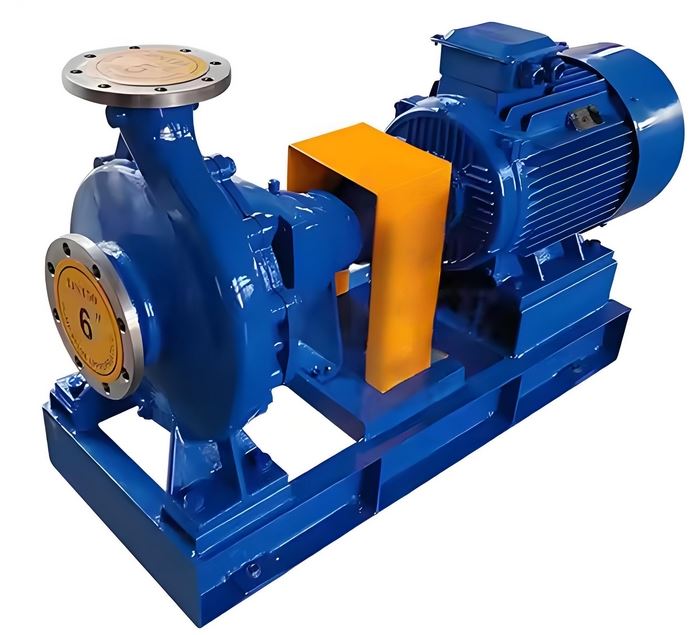

Naša séria IS má správny dizajn Back{0}}Pull{1}}. Ložiskovú skriňu a obežné koleso vytiahnete zo zadnej strany. Spirála zostáva priskrutkovaná k potrubiu. To je všetko. Žiadny boj s namáhaním potrubia, žiadne starosti s deformáciou plášťa. Videl som chlapov, ktorí tri dni strávili vyrovnávaním potrubí-po jednoduchej výmene tesnenia na čerpadle, ktoré nemalo BPO. Tri dni. S našimi vecami máte poobede hotovo.
NPSHr - Číslo, ktoré ticho zabíja
Tu je niečo, čo väčšina ľudí ignoruje, kým nie je neskoro: tlak pár.
Štandardnú liatinu uzatvárame pri 80 stupňoch. Nerezové verzie IHG dosahujú až 160 stupňov. Nie je to ľubovoľné -, je to založené na tom, kde sa tekutina vo vnútri pumpy začína meniť na plyn. A keď sa to stane, dostanete kavitáciu. Videl som štandardné obežné kolesá zjedené zaživa za menej ako 3000 hodín, pretože nikto nekontroloval NPSHr.
Oko obežného kolesa sme teda vytvarovali tak, aby bolo NPSHr čo najnižšie. Cieľom je viac ako 83% účinnosť v bode návrhu, ale čo je dôležitejšie, udržiava tlak tam, kde má byť. Žiadne jamky, žiadne prekvapivé zlyhania.
[Novinka] V skutočnosti upravujeme obežné kolesá tak, aby zodpovedali vášmu systému
Tento ma štve. Vchádzam do toľkých mestských vodární a čerpadlo beží ďaleko zo svojej krivky. Škrtiaca klapka napoly zatvorená. Motor kričí. Energia prechádza priamo do tepla.
Neodovzdáme vám len pumpu z regálu. Pozrieme sa na vašu skutočnú krivku systému a upravíme obežné koleso tak, aby zodpovedalo. Nie je potrebné žiadne škrtenie. V našich testoch v teréne to samo o sebe znížilo spotrebu energie motora až o 12 %. To sú skutočné peniaze, nie teoretické úspory.
01
Vibrácie pri 2900 ot./min. Žiadny priestor pre Slop.
Pri rýchlosti 2 900 otáčok za minútu musí byť všetko{1}} zapnuté. Nechceme len "vyvážiť" obežné koleso a nazývať to deň. Celá rotačná zostava má dynamické vyváženie G2.5. Hriadeľ, obežné koleso, spojka - všetko.
Výsledok? Vibrácie zostávajú hlboko pod limitmi ISO. Hriadeľ nešľahá. Tesnenia nedostanú kladivo. Je ticho. A v čerpacej miestnosti ticho zvyčajne znamená, že všetko funguje správne.
02

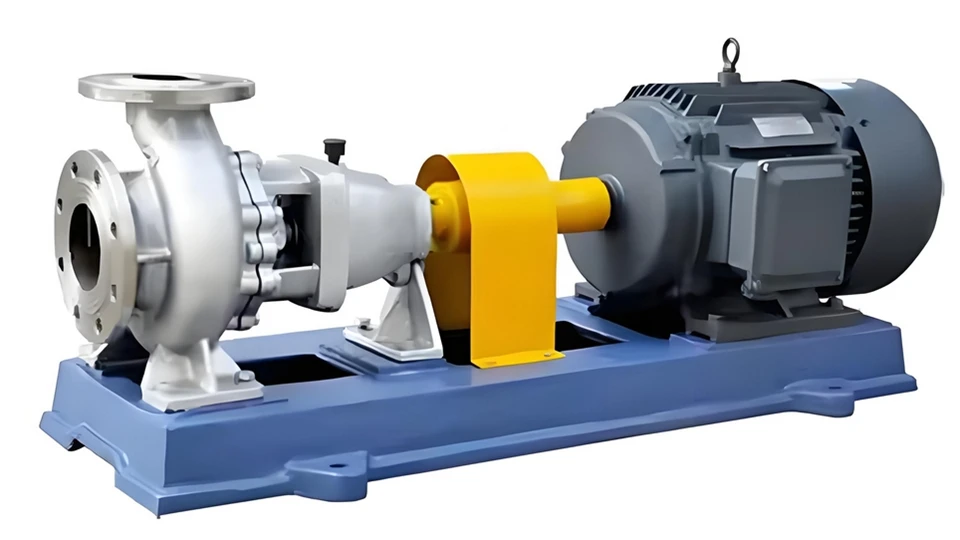

[Nové] SiC Hybridné tesnenia pre chemickú líniu IHG
Štandardné karbónové-keramické tesnenia? Rozpadajú sa soľnými roztokmi a organickými kyselinami. Videl som to už toľkokrát, že som ich prestal odporúčať na čokoľvek vážne.
Séria IHG teraz prichádza s hybridnou mechanickou upchávkou s vysokým-silicon grafitom (SiC/SiC). Zvláda teplotný šok pri 160 stupňoch bez prasknutia. Kolísanie tlaku až 1,6 MPa? Žiadny problém. Ak prepravujete nebezpečné chemikálie a potrebujete nulový únik, toto je tesnenie.
03
PN16 nie je len číslo na typovom štítku
Hodnotenie 1,6 MPa. Každé puzdro je hydrostaticky testované pri 1,5-násobku -, teda 2,4 MPa. prečo? Pretože dochádza k vodnému kladivu. Niekto zabuchne ventilom, vypne sa napájanie a váš pekný stabilný 1,0 MPa systém práve na pár milisekúnd vyskočil na 3,0 MPa.
Tenšie obaly sa pod tým ohýbajú. Volúta drhne. Zasiahli ložiská. Naše obaly sa neohýbajú. Špirálová špirála drží svoj tvar. To je rozdiel medzi pumpou, ktorá vydrží, a pumpou, z ktorej vás každých šesť mesiacov rozbolí hlava.
04
Parametre produktu
|
FAQ
Otázka: Existuje skutočne rozdiel medzi vertikálnym (ISG) a horizontálnym (IS)?
A: Hydraulicky? Sotva. Voda vychádza v oboch smeroch rovnako. Ale údržba? Úplne iný príbeh. Ak máte stiesnený priestor vo - výškovej-pivničke, tesná mechanická miestnosť - choďte vertikálne. Hodí sa kamkoľvek. Ale ak máte podlahovú plochu, choďte vodorovne. Zarovnanie vertikálneho motora s hriadeľom čerpadla, keď visí na reťazovom kladkostroji, je nešťastné. Ver mi. Horizontálne je jednoduchšie pracovať, keď sa niečo pokazí.
Otázka: Moja voda má v sebe gýč. Prežije mechanická upchávka?
A: Úprimne? Pravdepodobne nie. Mechanické upchávky sú vyberavé. Chcú čistú tekutinu. Drť, piesok, kal -, ktoré požierajú tesniace plochy ako brúsny papier. Týždne a hotovo. Pre špinavú vodu by som išiel s upchávkou. Áno, trochu kvapká. Ale nevybuchne o 3:00 a nezaplaví vašu pumpu. Ak potrebujete nulový únik, potom sa musíme porozprávať o tesnení{10}}siC s tvrdým povrchom a plánom preplachovania.
Otázka: Je 2900 otáčok za minútu lepšie, pretože je rýchlejšie?
A: Rýchlejšie neznamená lepšie. To znamená lacnejšie vopred. Čerpadlo s 2900 otáčkami za minútu je menšie, dosahuje vysoký tlak a stojí lacnejšie. Ale je to ako keby ste všade jazdili rýchlosťou 100 míľ za hodinu - všetko sa rýchlejšie opotrebuje. Ak toto čerpadlo beží 24 hodín denne, 7 dní v týždni a je to dôležité pre vašu prevádzku, zaobstarajte si verziu s 1450 ot./min. Dnes väčšie, drahšie. Vaše ložiská a tesnenia však vydržia dvakrát tak dlho, pretože prúdenie vo vnútri nezničí všetko.
Otázka: Môžem použiť bežné liatinové čerpadlo na 140 stupňovú vodu?
A: Nie. Videl som to skúšané. Štandardné liatinové a NBR tesnenia sú dimenzované na 80 stupňov. Potom sa kov roztiahne, tesnenia prasknú a voda v podstate prosí o to, aby sa vo vnútri čerpadla premenila na paru. To je kavitácia a rýchlo zničí obežné koleso. Na tú teplotu potrebujete sériu IHG. Vpravo metalurgia, vpravo NPSHr špecifikácie. Nehazardujte s tým.
Otázka: Ako je to s orezávaním obežného kolesa? Nemôžem použiť ventil?
A: Môžete. A vyhodíte na to kopu peňazí. Priškrtiť ventil na predimenzovanej pumpe je ako jazdiť s plynom a brzdou súčasne. Neustále to vidím - ventil napoly zatvorený, motor beží, všade sú vibrácie. Obežné koleso upravíme tak, aby zodpovedalo vášmu skutočnému prevádzkovému bodu. Čerpadlo beží dokorán, na svojom sladkom mieste. Vibrácie klesnú, tesnenia vydržia dlhšie a váš účet za energiu sa okamžite zníži o 10 – 15 %.
Otázka: Mal by som sa starať o hodnotenie 1,6 MPa, ak môj systém beží pri 1,0 MPa?
A: Áno. Kvôli vodnému rázu. 1.6 je MPa v poriadku pre ustálený-stav. Niekto však zatvorí ventil alebo sa výkon zníži a ten 1,0 MPa sa môže v zlomku sekundy zvýšiť na 3,0 MPa. Testujeme plášte do 2,4 MPa, ale to je bezpečnostná sieť, nie dizajnový cieľ. Ak má váš systém rázy, nepoužívajte štandardnú liatinu -, je krehká. Choďte na tvárnu liatinu. Ohýba sa namiesto praskania.
