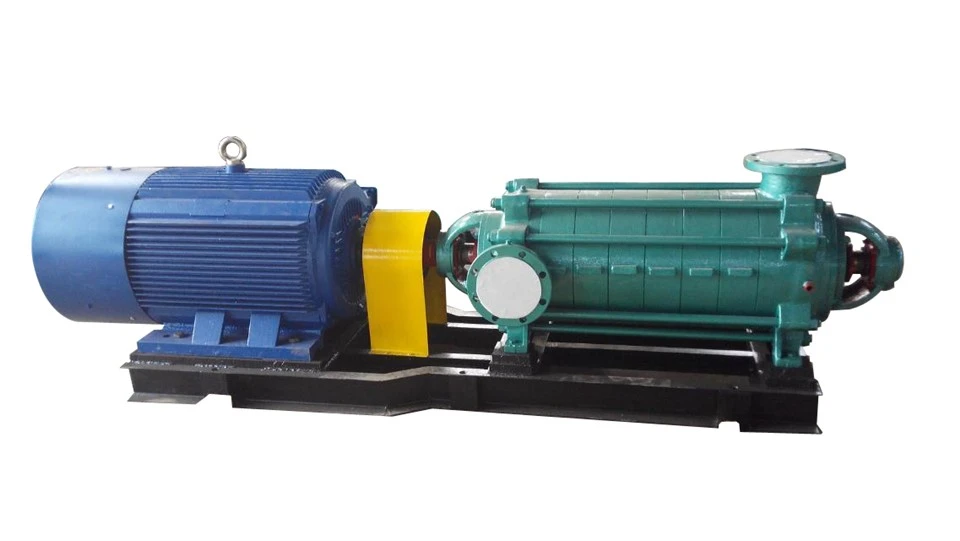

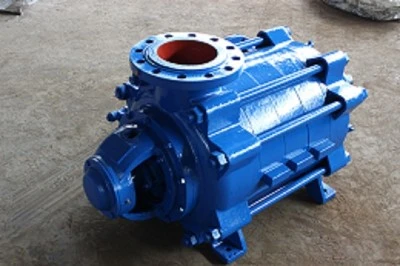

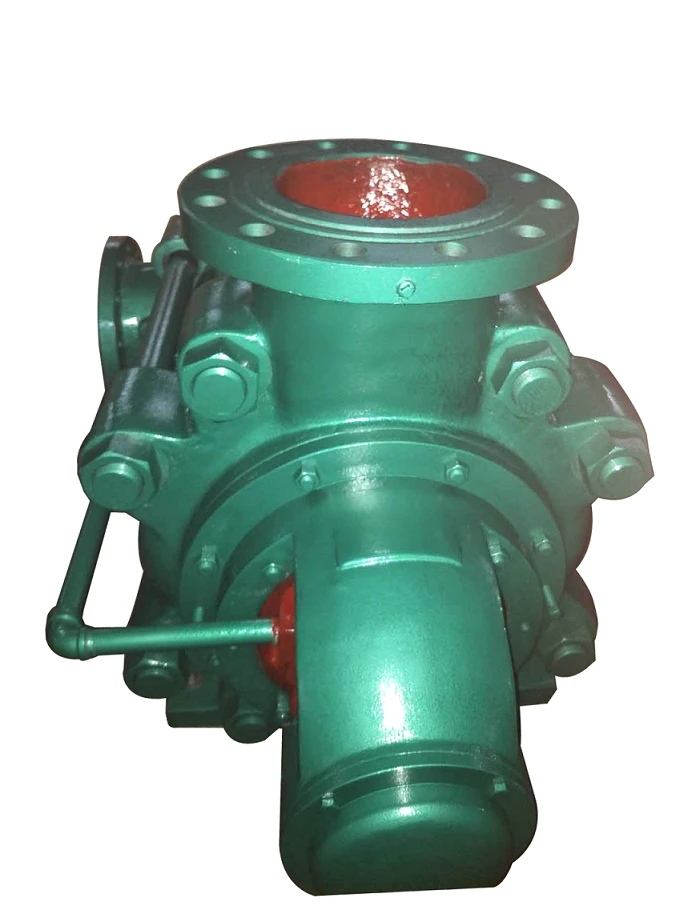

Vysokotlakové horizontálne viacstupňové odstredivé čerpadlá sú segmentové viacstupňové odstredivé čerpadlo, ktoré je podopreté nadáciou a zostavené ako celok s napínacími skrutkami, ktoré spájajú saciu sekciu, strednú časť a vypúšťanie.
Ponúka nasledujúce výhody:
Optimalizované tokové komponenty: Komponenty, ako sú obežné kolesá a vodiace lopatky, sú navrhnuté pomocou technológie analýzy toku CFD v teréne, čo dosahuje vysokú účinnosť.
Spoľahlivé tesnenie: Statické tesnenia medzi sacou sekciou, strednou časťou a prierezom vypúšťania používajú kombináciu kovového povrchového tesnenia a dvojitého kanála kruhu „O“. Tesnenie hriadeľa čerpadla je vybavené vysokovýkonným balením Ramie alebo mechanickým tesnením, ktoré zabezpečuje bezpečnosť a spoľahlivosť.
Modely pokročilých čerpadiel: Tri modely čerpadiel so širokým výkonnostným spektrom a vysokými prietokovými rýchlosťami sú v popredí technológie v Číne.
Vylepšený výkon rotora: Rotor prechádza statickými a dynamickými vyváženými procesmi, aby sa minimalizovalo skákanie rotora, čím sa zabezpečila stabilná prevádzka a nízke vibrácie.
Odolný dizajn ložiska: Ložisko je vybavené inštalačnou štruktúrou typu rukávov so zväčšenou konštrukciou, ktorá umožňuje ľahkú demontáž, silnú kapacitu nosenia a dlhú životnosť.
Robustný materiál: Hriadeľ je vyrobený z vysokokvalitnej uhlíkovej ocele alebo zliatinovej ocele, ktorá je upravená viacerými procesmi tepelného spracovania, čo vedie k vysokej tuhosti a stabilite.
Spoľahlivé polohovanie obežného kolesa: Unikátna štruktúra polohovania ramena hriadeľa zaisťuje spoľahlivé umiestnenie obežného kolesa a zvyšuje prevádzkovú bezpečnosť.
Pracovné podmienky
Prevádzková rýchlosť: 2950/1480 r/min
Tekutina: 0 stupeň na 80 stupňov
Rozsah prietoku: 6.3–1200 m³/h
Sortiment: 50–1140 m
Čerpadlo typu D
Konfigurácia:
Pri pohľade z konca spojenia je príruba sacieho sekcie umiestnená doprava a príruba výtoku smeruje smerom nahor. Motor je usporiadaný na konci sacieho konca.
Materiál:
Sacia sekcia, stredná časť, sekcia výtoku, vodiace lopatky a obežné koleso: Liatina
Hriadeľ a rukáv: 45# oceľ alebo 40Cr
Vyvážený prsteň a rukáv: 3Cr13
Vyvážený disk: 2cr13
Pečať: Balenie materiálu
Striedanie:
Čerpadlo sa otáčav smere hodinových ručičiekPri pohľade z konca spojenia.
Čerpadlo typu WD
Konfigurácia:
Podobne ako čerpadlo typu D, pri pohľade z konca spojky je príruba sacie časti umiestnená vpravo a príruba výtoku smeruje smerom nahor. Motor je usporiadaný na konci sacieho konca.
Materiál:
Stredná časť: Liatina
Sekcia vypúšťania, vodiace lopatky a obežné koleso: Krešné železo
Hriadeľ a rukáv: 45# oceľ alebo 40Cr
Tesniaci krúžok: Z nehrdzavejúcej ocele alebo zliatiny medi
Vyvážený prsteň a rukáv: 3Cr13
Vyvážený disk: 2cr13
Pečať: Balenie materiálu
Striedanie:
Vysokotlakové vodorovné viacstupňové odstredivé čerpadlá sa pri pohľade z konca spojky otáčajú v smere hodinových ručičiek.
