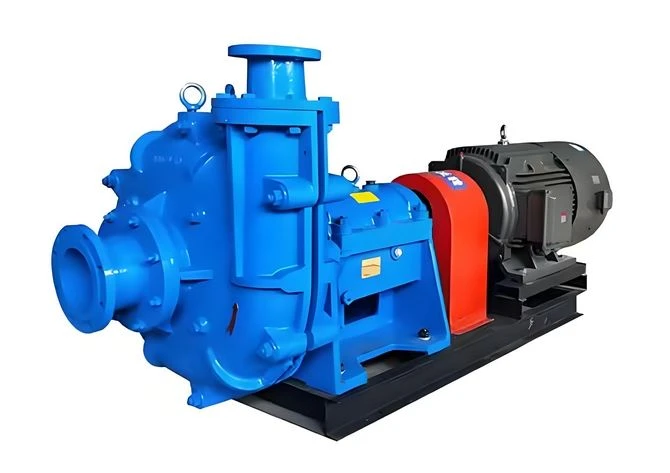

Čerpadlo na kalové bahno

Trápili ste sa nad kalovým kalovým čerpadlom za to, že funguje už dvadsať-dva rokov. Začínal som ako učeň mlynára v koncentráku medi v Arizone začiatkom 21. storočia - starý muž Jenkins si ma vzal pod krídla a ukázal mi, ako znie-opotrebované hrdlo, ešte predtým, ako vôbec stiahnete kryt. Potom som si vyskúšal ťažobné-bagrovanie na dolnom toku Mississippi, potom strávil niekoľko rokov v závode na úpravu uhlia v Západnej Virgínii, kým sa osamostatnil. V súčasnosti robím konzultačné práce pre menšie ťažobné a kamenárske závody, ktoré nemajú vlastné inžinierske oddelenia.

Takže keď sa ma ľudia pýtajú na kalové čerpadlá, poviem im, čo som v skutočnosti videl v obchode. Nie katalógové reči. Tu je zhrnutie.

Takže čo je kalové bahenné čerpadlo?

Zbavte sa fantázie a je to len odstredivé čerpadlo, ktoré je dostatočne odolné na to, aby zvládlo špinavé, drsné a abrazívne veci. Vodné čerpadlá pohybujú vodou. Kalové čerpadlá prepravujú vodu, do ktorej je primiešaný piesok, blato, ruda, popol, uhlie alebo čokoľvek iné. Kryty sú hrubšie, obežné kolesá sú ťažšie, ložiská sú väčšie a takmer každá časť je prerobená, pretože alternatívou je prestavba veci každý druhý týždeň.

Nalejte pieskovú{0}}vodnú kašu cez bežné čerpadlo a veľmi rýchlo zistíte, prečo existujú kalové čerpadlá. Jeden dodávateľ na pracovisku v Nevade sa raz pokúsil použiť čerpadlo na odpadky na hlušinu. Trvalo to asi štyri dni, kým obežné koleso vyzeralo ako švajčiarsky syr. Naučil sa.

Kde ich nájdete

Takmer všade, kde sú škaredé veci, ktoré treba presunúť:

Vypúšťanie z baní -, cyklónové napájanie, linky na hlušinu, manipulácia s koncentrátom

Zariadenia na úpravu uhlia - kal, flotačné zvyšky, obvody s magnetitovým médiom

Elektrárne - prepúšťanie popolčeka, spodný popol, vápenec z FGD

Bagrovanie - riek, prístavov, rybníkov, usadzovania lagún

Oceliarne - mlynské jamy, odstraňovanie vodného kameňa

Frac pieskové operácie

Kal z čističiek odpadových vôd -, odstraňovanie piesku

Chemické závody - kryštalizátory, manipulácia s katalyzátormi

Rôzne úlohy vyžadujú rôzne čerpadlá. Neexistuje univerzálna odpoveď bez ohľadu na to, čo vám obchodný zástupca povie počas obeda.

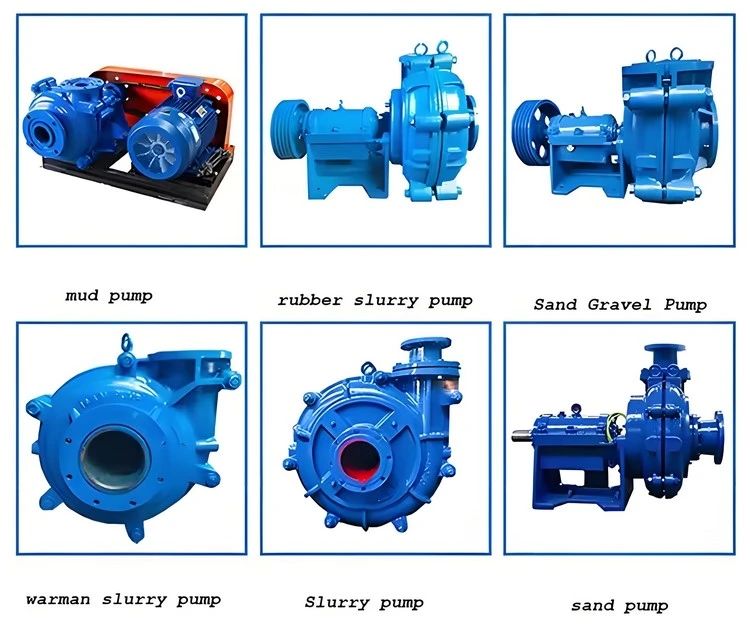

Rôzne príchute

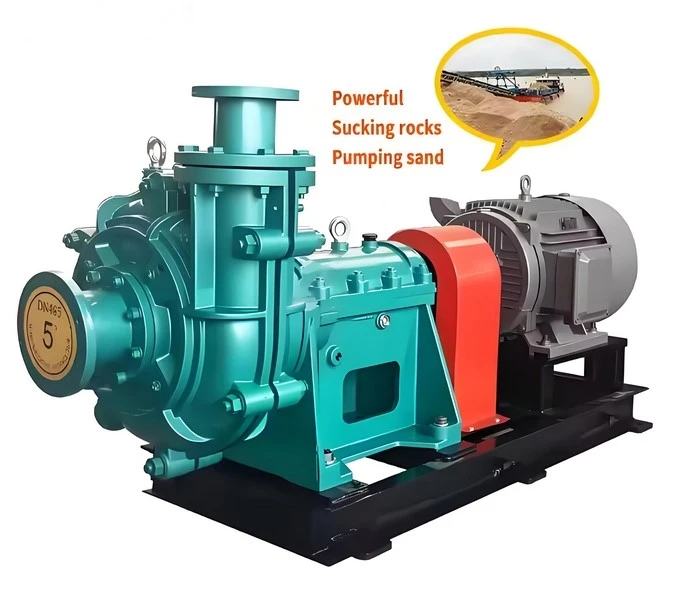

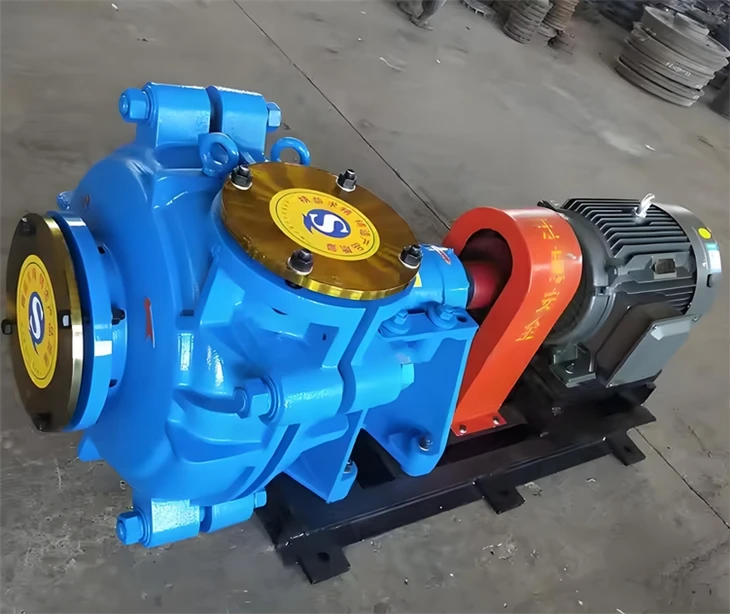

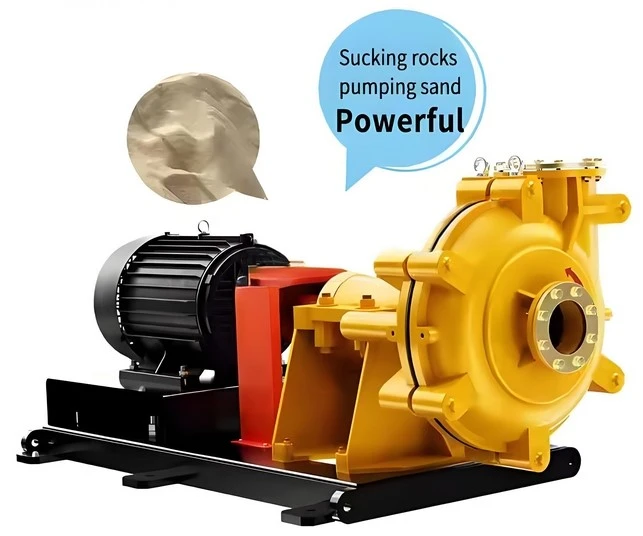

Kalové čerpadlo Horizontálne čerpadlá. Klasická pumpa v štýle AH- a všetky tie neúspechy, ktoré prišli po vypršaní pôvodného patentu. Veľký, ťažký, sedí na základovej doske, zvyčajne-poháňaný remeňom. Väčšina rastlín podľa nich žije alebo umiera.

Vertikálne kalové čerpadlá. Zaveste dole do jamy zhora. Motor zostáva suchý, hriadeľ beží dole cez stĺp do mokrého konca. Praktické, keď nechcete kopať základy alebo bojovať s problémami so sacím zdvihom.

Ponorné. Celá jednotka spadne do vane, motor a všetko, tesne utesnené. Peklo pohodlné -, to je predajný argument. Ale tieto tesnenia motora budú vždy vašou slabou stránkou. Vymeňte-.

Viacstupňové-úlohy pod vysokým tlakom. Keď musíte tlačiť hlušinu do kopca alebo na niekoľko kilometrov. Špeciálne veci a nie lacné.

Penové čerpadlá. Pre flotačné okruhy. Má špeciálny dizajn -, zvyčajne zásobník alebo násypku -, pretože vzduchové bubliny zabijú bežné čerpadlo v priebehu niekoľkých sekúnd. Raz som videl, ako závod stratil tri dni výroby, pretože niekto zaviedol štandardný AH na flotačné clo. Stálo ich to viac, ako by mala správna pumpa, trikrát viac.

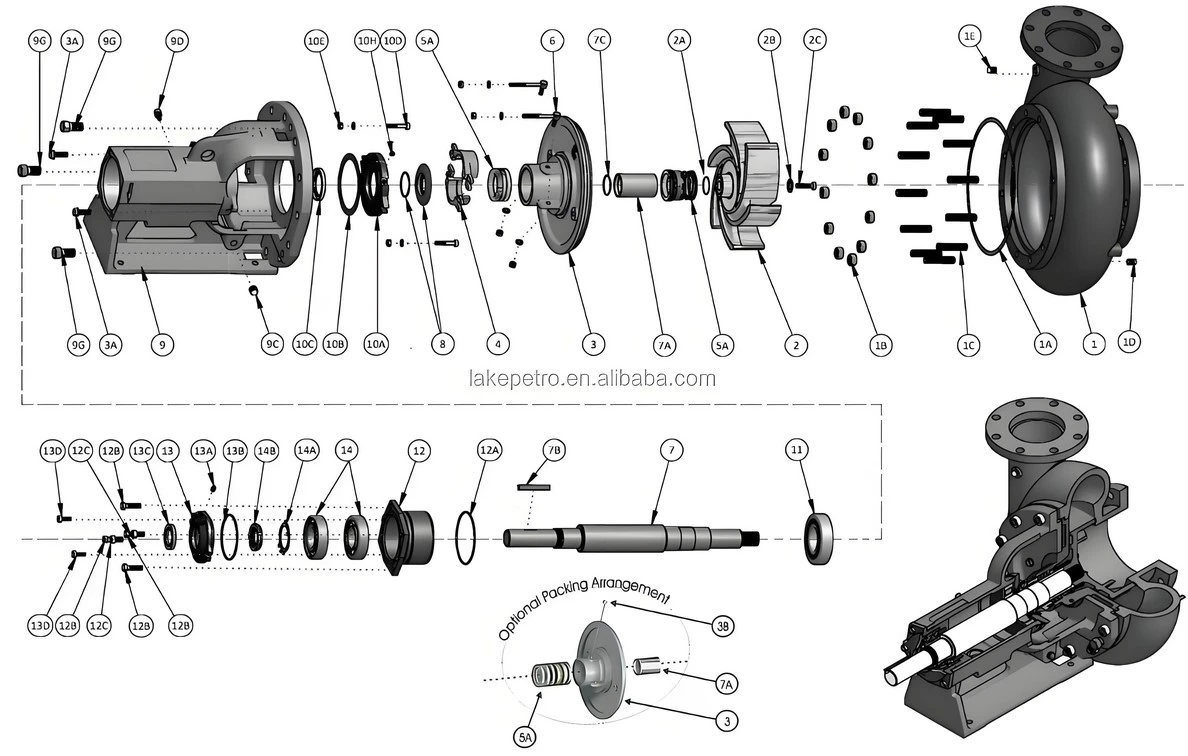

Čo je Inside One

Tu je to dôležité, pretože výber nesprávnych materiálov znamená krátku životnosť a veľa nadávania.

Materiály s mokrým koncom sa delia na dva hlavné tábory:

Vysoko-chrómové biele železo.Veci ako A05, A49, niekedy nazývané Cr27 v starej literatúre. Tvrdý ako klince, vydrží aj hrubé častice a vyššie teploty.

Pogumované-.Prírodný kaučuk, neoprén, polyuretán v závislosti od aplikácie. Guma preberie úder a odrazí sa späť. Funguje skvele na jemné častice vo veľkých koncentráciách.

Obežné koleso. Zvyčajne zatvorené, päť lopatiek, niekedy menej, ak potrebujete väčšie priechody pre robustné veci. Toto je časť, ktorá sa nosí najviac, takže je navrhnutá tak, aby vyšla von bez boja.

Puzdro. Pevný vonkajší plášť s vymeniteľnými vložkami vo vnútri. Inteligentný dizajn -, keď sa veci opotrebujú, vymieňate vložky, nie celé puzdro. Šetrí skutočné peniaze počas životnosti čerpadla.

Hriadeľ. Vždy hustá. Vždy. Pretože keď sa obežné koleso opotrebováva, dostane sa do nevyváženosti a tenký hriadeľ sa bude otáčať a trhať tesnenia. Výrobcovia čerpadiel na to prišli tvrdou cestou pred desiatkami rokov.

Ložiská. Typ kazety pre veľké-záťaže, zvyčajne mazaný. Postavený tak, aby bez sťažností prevzal radiálne zaťaženie z remeňového pohonu.

Tesnenie hriadeľa. Tri spôsoby, ako z kože tejto mačky:

Upchávka s preplachovacou vodou.Stará{0}}škola, funguje dobre, ale celý deň tam lejete čistú vodu. Niektoré prevádzky nemajú vody na rozdávanie.

Expelerové tesnenie.Efektný spôsob, ako povedať odstredivé tesnenie, ktoré tlačí kal späť, keď čerpadlo beží. Pri odstreďovaní nie je potrebná žiadna splachovacia voda. Skvelá možnosť, kde je voda vzácna.

Mechanické tesnenie.Čisté, moderné, drahé, vyberavé. Najlepšie, ak máte pravidlá týkajúce sa životného prostredia, ktoré musíte dodržiavať, alebo ak hýbete niečím, čo nechcete, aby uniklo po zemi.

Kalová pumpa na čo záleží pri určovaní veľkosti

Nepozerajte sa len na čísla prietoku a výšky, ako keby to bola vodná pumpa. Popáliš sa. Veci, ktoré treba skutočne zvážiť:

Špecifická hmotnosť kalu - ťažší kal znamená viac konských síl na hriadeli

Koľko pevných látok podľa hmotnosti - 20 %? 50%? 70%? Veľký rozdiel

Veľkosť častíc - priemer A najväčšie kusy

Aké sú častice - ostrý kremeň zožerie pumpu zaživa; zaoblený riečny piesok je na ňom oveľa jednoduchší

pH a teplota - zvyčajne vyberie materiály za vás

Koľko hlavy skutočne potrebujete - a nezabudnite, že kal má oveľa väčšie straty trením v potrubí ako čistá voda

Ako často beží - nepretržitá prevádzka, je na pumpe jednoduchšia ako štart-zastavenie po celý deň

Najväčšia chyba, ktorú vidím stále: niekto vyberie pumpu, ktorá je ideálna pre dizajnový bod na papieri. Potom sa elektráreň skutočne spustí, skutočné podmienky sú odlišné od inžinierskej tabuľky a čerpadlo beží ďaleko od svojho najlepšieho bodu účinnosti. Teraz sa opotrebováva trikrát rýchlejšie, ako by malo. Vždy si nechajte priestor na dýchanie.
