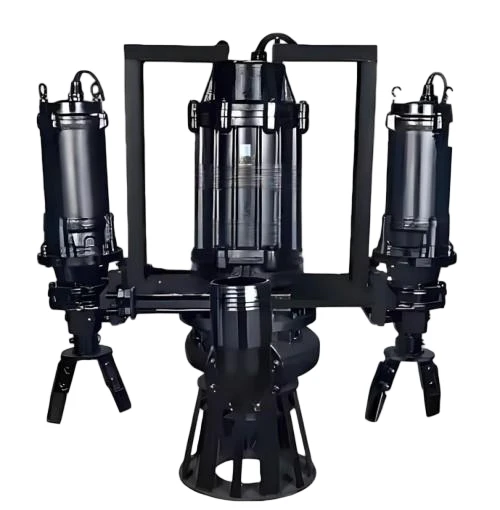

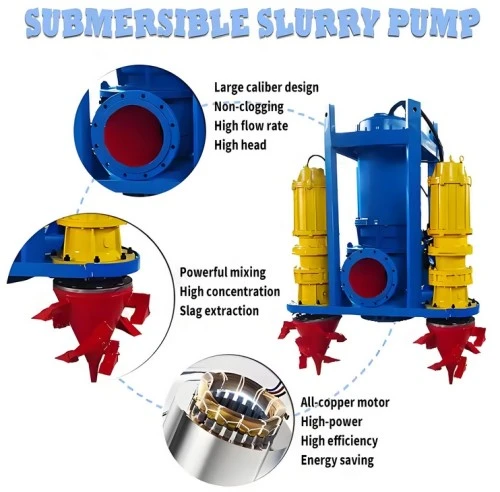

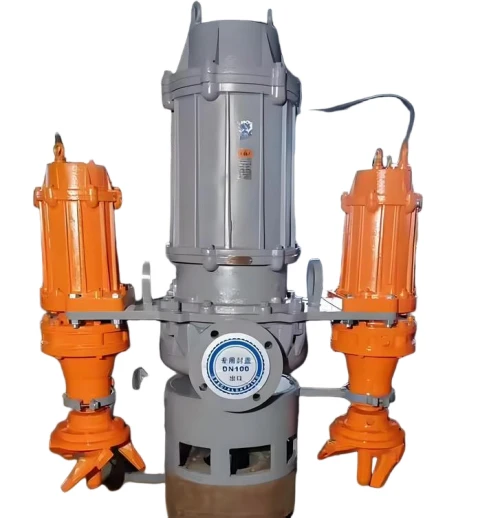

Ponorné kalové čerpadlo pre vysoké zaťaženie je vertikálne, jednostupňové,{0}}jednostupňové,{1} sacie odstredivé čerpadlo navrhnuté tak, aby fungovalo pri úplnom ponorení do čerpanej kvapaliny. Motor a čerpadlo zdieľajú spoločný hriadeľ a sú integrované do jednej vodotesnej jednotky.
Na rozdiel od horizontálnych kalových čerpadiel inštalovaných na povrchovom základe ponorná konštrukcia umiestňuje čerpadlo priamo na dno žumpy, jazierka alebo výkopu. Obežné koleso poháňa motor s vysokým{1}}krútiacim momentom a integrované spodné miešadlo mieša usadené pevné látky do suspenzie, takže čerpadlo môže nasávať a prepravovať zmesi s vysokou-koncentráciou.

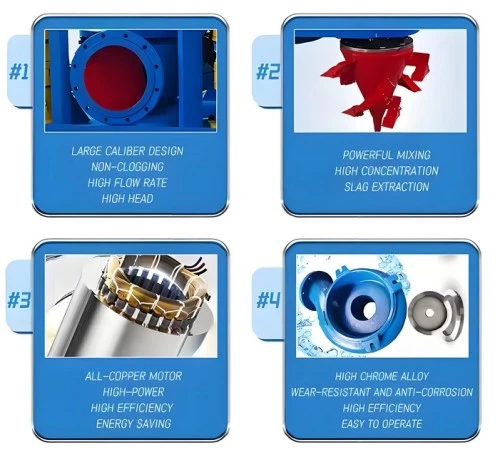

Kľúčové štrukturálne komponenty
Vysokovýkonné ponorné kalové čerpadlo
| Komponent | Funkcia a poznámky |
|---|---|
| Puzdro čerpadla (Volute) | Umiestňuje obežné koleso a premieňa rýchlosť na tlak. Odliatok z hrubej-zliatiny odolnej proti opotrebeniu{2}}, aby odolal abrazívnym nárazom. |
| Obežné koleso | Otvorený, polo{0}}otvorený alebo uzavretý lopatkový dizajn. Otvorené/polo{2}}otvorené uprednostňované pre suspenziu s vysokým-tuhým podielom, aby sa zabránilo upchávaniu. |
| Miešadlo (miešadlo) | Namontované na hriadeli pod obežným kolesom. Otáča sa na premiešanie zhutneného piesku, kalu alebo rudy na dne žumpy, čím zabraňuje zablokovaniu sania a umožňuje nepretržité podávanie. |
| Wear Plate (Throatbush) | Nachádza sa na sacom vstupe. Nastaviteľná axiálna vôľa kompenzuje opotrebovanie a zachováva účinnosť. |
| Mechanické tesnenie / zostava tesnenia | Tandemové alebo dvojité mechanické upchávky, často mazané olejom{0}}alebo preplachované, aby sa zabránilo vniknutiu kalu do komory motora. |
| Skriňa motora a stator | Ponorný motor -alebo vodou{1}}naplnený s izoláciou triedy F alebo H. Senzory nadmernej-teploty a vlhkosti sú štandardnou súčasťou-výkonných modelov. |
| Tesnenie vstupu kábla | Káblové puzdro{0}}vyplnené epoxidom alebo kompresné tesnenie. Toto je kritický bod zlyhania; musia byť dimenzované na hĺbku ponorenia a oter. |
| Vypúšťacie pripojenie | Prírubový alebo závitový výstup, dimenzovaný tak, aby zodpovedal výtlačnému potrubiu. |
Možnosti materiálu pre zmáčané diely
| Materiál | Charakteristika | Typická aplikácia |
|---|---|---|
| Vysoko chrómové biele železo (Cr15 – Cr27) | Tvrdosť 58–65 HRC; vynikajúca odolnosť proti oderu; krehký pri náraze. | Piesok, štrk, banská hlušina, hrubý kal. |
| Podšívka z prírodného kaučuku/elastoméru- | Vynikajúca odolnosť proti erózii jemných častíc a kavitácii; obmedzený chemický rozsah. | Jemná hlušina, uhoľná kaša, ľahká chemická abrázia. |
| Polyuretán | Pevný, ľahký, vhodný na ostrý piesok; obmedzená teplota- (~60 stupňov). | Bagrovanie, odvodňovanie stavieb. |
| Duplexná nehrdzavejúca oceľ | Rovnováha korózie a oderu. | Morská voda, kyslá banská voda, chemická kaša. |
Technické špecifikácie
| Parameter | Štandardný rozsah |
|---|---|
| Sila | 1,5 kW – 500 kW |
| Prietok | 5 m³/h – 5,000 m³/h |
| Hlava | 5 m – 120 m (jednoetapa) |
| Veľkosť častíc | Až 75–150 mm (vírový typ) |
| Koncentrácia pevných látok | 20 až 70 % hmotnosti |
| Hĺbka ponorenia | 5–50 m (štandard), k dispozícii sú aj hlbšie možnosti |
| Napätie | 380V/50Hz, 415V/50Hz, 460V/60Hz |
| Trieda izolácie | F (155 stupňov) alebo H (180 stupňov) |
| Trieda ochrany | IP68 |
| Efektívnosť | 60-80% hydraulika |
Ponorné kalové čerpadlo pre vysoké zaťaženie Kritické špecifikácie
Kapacita (Q):Objemový prietok, zvyčajne m³/h.
Hlava (H):Celková dynamická výška, ktorú môže čerpadlo vygenerovať, v metroch.
Výkon motora (P):kW ponorného motora.
Maximálna veľkosť pevných častíc:Najväčšia sférická častica, ktorá môže prejsť lopatkami obežného kolesa bez zaseknutia.
Hĺbka ponoru:Maximálna povolená hĺbka pod povrchom kvapaliny, obmedzená menovitým tlakom krytu motora a konštrukciou kábla.
Špecifická hmotnosť kalu (SG):Musí sa zohľadniť pri výbere výkonu motora. Vyšší SG vyžaduje proporcionálne vyšší výkon hriadeľa.
Rozsah pH:Určuje kompatibilitu elastoméru alebo zliatiny.
AdvantVysokovýkonné ponorné kalové čerpadlo
Nevyžaduje sa žiadne sacie potrubie ani nasávanie:Odstraňuje obmedzenia{0}}viazania vzduchu a sacieho zdvihu.
Priame ponorenie pri zdroji:Zvláda usadené pevné látky, ku ktorým sa horizontálne čerpadlá bez vyhĺbených sacích komôr nedostanú.
Kompaktný pôdorys:Nie je potrebná žiadna nad{0}}zemná pumpa; ideálne pre mobilné bagrovacie člny a obmedzené žumpy.
Tichšia prevádzka:Hluk motora je tlmený okolitou kvapalinou.

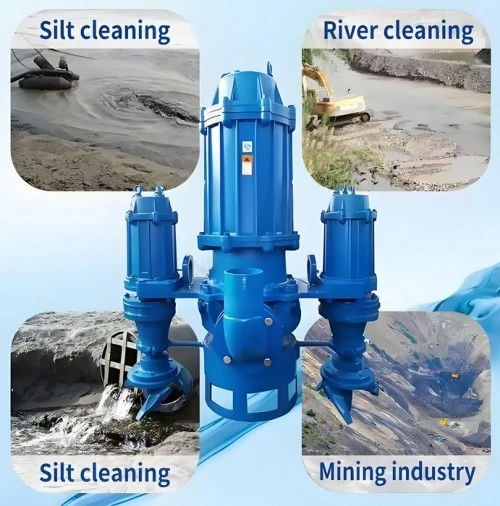

Typické aplikácie
Ťažba a spracovanie nerastov:Vypúšťanie mlynov, cyklónové napájanie, odkaliská, drenáž podzemnej žumpy.
Bagrovanie a ťažba piesku:Bagrovanie rieky/jazera/rybníka, zdvíhanie piesku, odkalovanie.
Závody na úpravu uhlia:Uhoľná kaša, podtokové čerpanie, prevoz odpadu.
Stavebné inžinierstvo:Tunelová kaša, odvodnenie základovej jamy s vysokým obsahom pevných látok.
Odpadová voda a životné prostredie:Surová odpadová voda s drťou, priemyselná odpadová voda s usadzovateľnými pevnými látkami.
Elektrárne:Odstraňovanie kalu popola, manipulácia so spodným popolom.
Na konzultáciu sú k dispozícii odborníci z čínskeho priemyslu čerpadiel.
