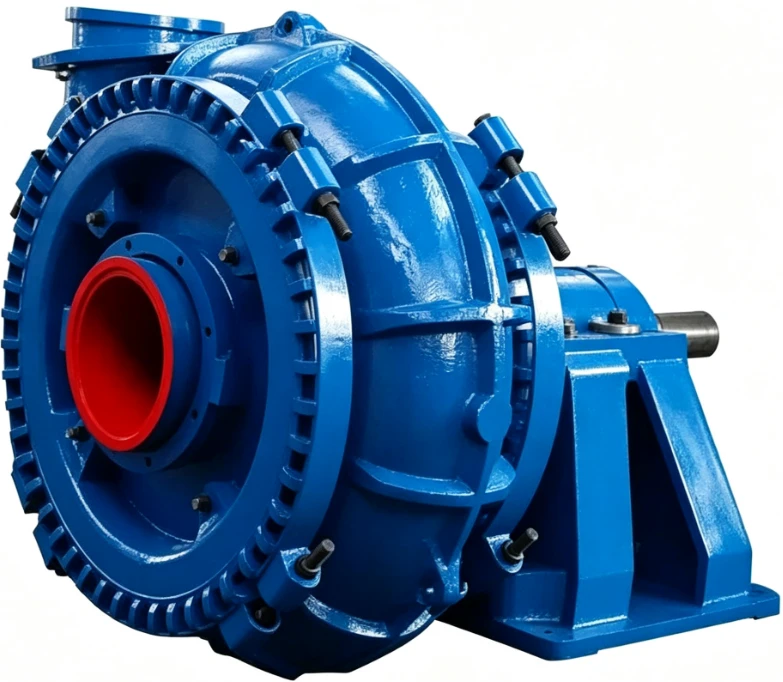

Čerpadlá typu G a GH majú jedinú konštrukciu skrine čerpadla, ktorá je navrhnutá s priestrannými prietokovými kanálmi.
Prúdové komponenty sú vyrobené z tvrdého niklu, chrómu a iných materiálov, ktoré vykazujú vysokú odolnosť proti opotrebovaniu.
Smer výstupu čerpadla je možné otáčať a inštalovať v akomkoľvek uhle v rámci 360 stupňov, aby sa prispôsobili rôznym podmienkam inštalácie na mieste.
Čerpadlá štrku typu GH, určené pre vysokozdvižné aplikácie, sa používajú predovšetkým na prepravu materiálov s veľkými časticami. Tieto čerpadlá sú schopné spracovať silné abrazívne kaly, ktoré konvenčné dopravníkové systémy nedokážu zvládnuť.

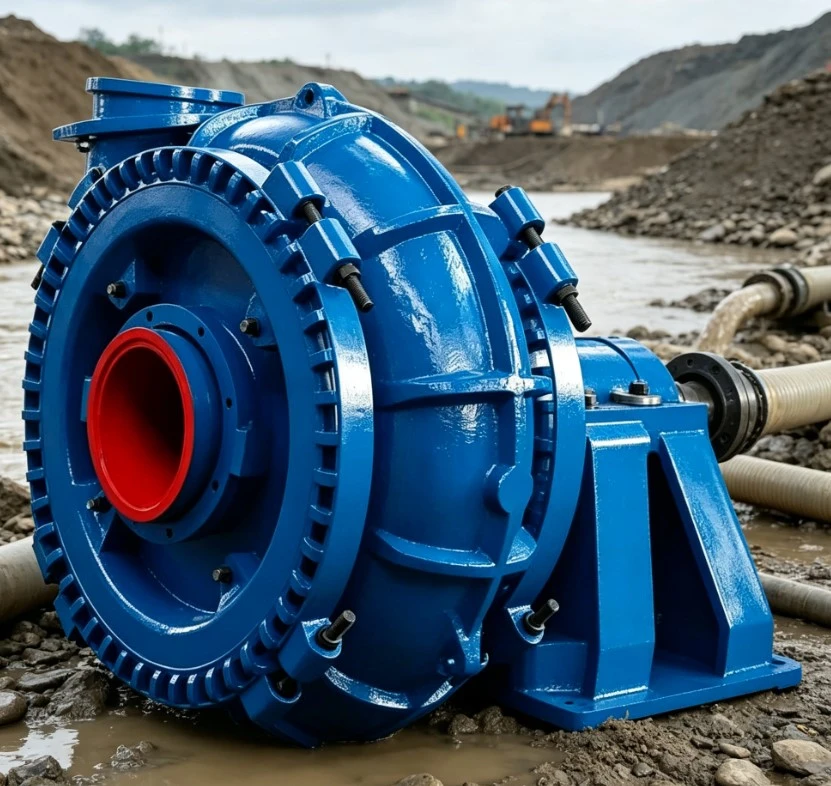

Tento typ čerpadla je vhodný pre rôzne aplikácie, vrátane bagrovania štrku, ťažby a prepravy trosky pri tavení kovov.
Graf
1 hriadeľ 2 ložisková zostava 3 rámová doska 4 špirála 5 obežné koleso 6 kryt 7 upchávka 8 rám
Popis modelu
6/4D-G(GH)
6: Priemer nasávania čerpadla (palce)
4: Priemer výstupu čerpadla (palce)
D: Typ držiaka
G: štrkové čerpadlo (GH: vysokozdvižné štrkové čerpadlo)
Výkonnostný parameter
|
Typ |
Prietok Q (㎡/h) |
Hlava H (m) |
Rýchlosť N (ot./min) |
Eff. η (%) |
Výkon hriadeľa (kw) |
Prenosový formulár |
Celkové rozmery čerpadla: dĺžka x šírka x výška (mm) |
Hmotnosť čerpadla (kg) |
|
6/4D-G |
187-36 |
7-51 |
1400-600 |
30-58 |
52-3 |
CV.CR.DC |
1011*705*677 |
460 |
|
8/6E-G |
576-133 |
10-48 |
1400-800 |
60-54 |
88-11 |
CV.CR.DC |
1299*8996*873 |
1120 |
|
10/8F-G |
930-216 |
11-44 |
940-500 |
65-34 |
147-22 |
CR.DC |
1597*1121*1089 |
2285 |
|
12/10G-G |
1512-360 |
11-58 |
850-400 |
70-50 |
305-24 |
CR.DC |
2010*1330*1516 |
4450 |
|
14/12G-G |
3168-522 |
9.5-66 |
700-300 |
68-60 |
643-29 |
CR.DC |
2102*1645*648 |
5400 |
|
16/14G-G |
3024-900 |
14-45 |
500-300 |
70-50 |
459-78 |
CR.DC |
2196*1880*1765 |
8800 |
|
8/F-GH |
648-126 |
15-77 |
1050-500 |
71-50 |
177-12 |
CR.DC |
1500*1100*1120 |
1900 |
|
10/8S-GH |
1091-324 |
19.2-26.5 |
800-500 |
72-60 |
205-32.4 |
CR.DC |
1774*1212*1282 |
3188 |
|
12/10G-GH |
2232-612 |
28-77 |
700-450 |
73-60 |
558-89 |
CR.DC |
2211*1734*1500 |
4638 |
|
16/14TU-GH |
3420-1008 |
26-65 |
450-300 |
78-65 |
665-110 |
CR.DC |
2670*1700*2200 |
12247 |
