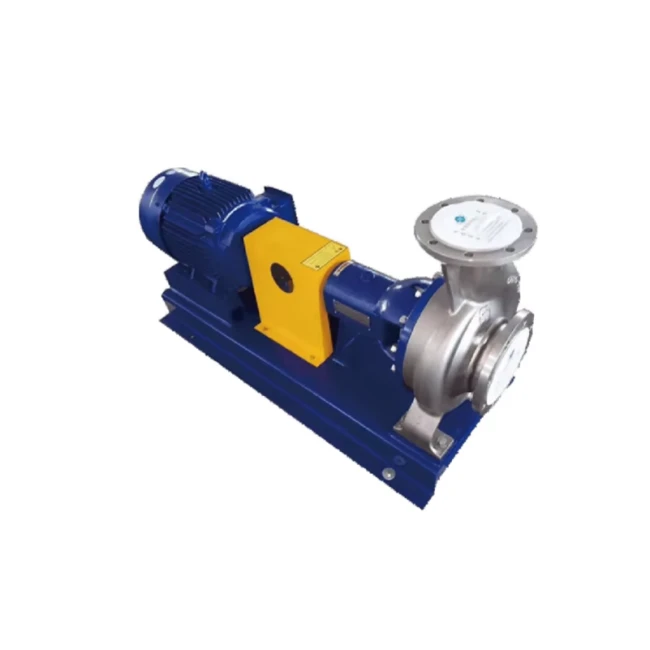

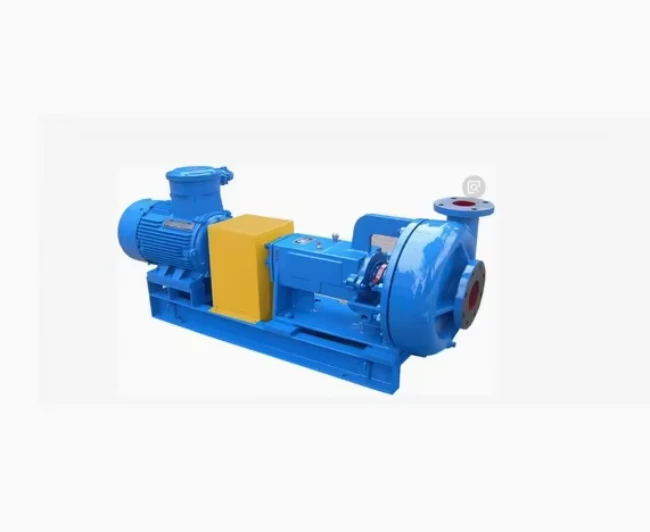

Olejové odstredivé čerpadlo

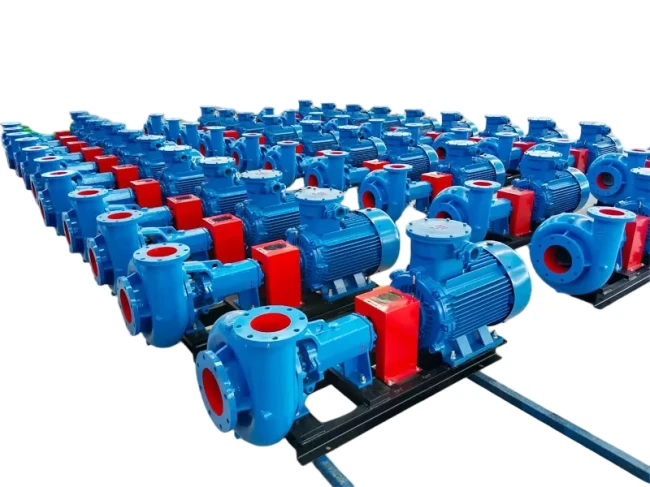

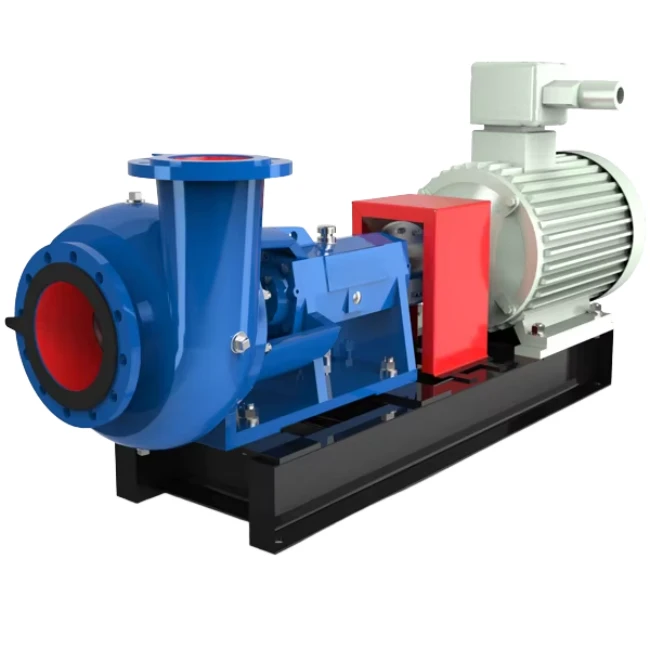

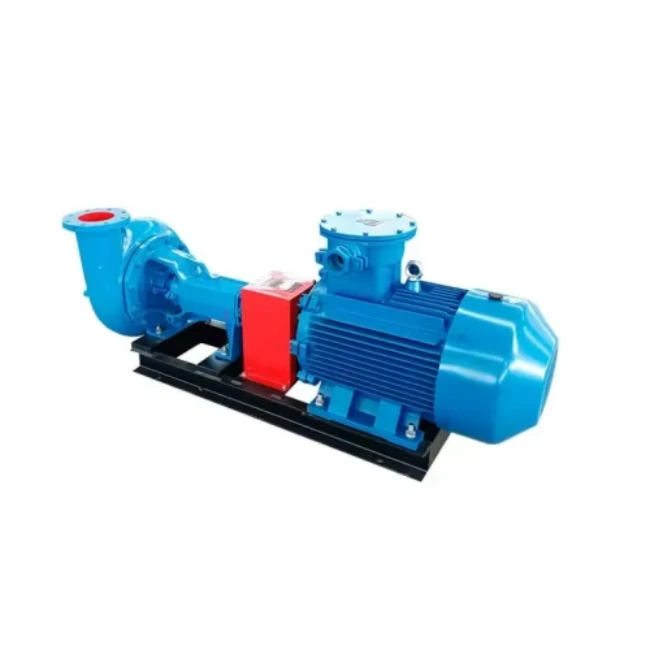

Olejové odstredivé čerpadlo Pieskové čerpadlá série SB sú novo vyvinuté pomocné čerpadlá špeciálne prispôsobené charakteristikám zariadení na ťažbu ropy a zemného plynu. Majú axiálnu saciu štruktúru a komponenty prietoku sú vyrobené z liatiny odolnej proti opotrebeniu. Sú vhodné na prepravu korozívnych vrtných kvapalín so suspendovanými časticami alebo iných podobných kvapalných médií pri vŕtaní. Sú to najvhodnejšie čerpadlá pre odlučovače piesku, odlučovače bahna a miešacie lieviky a sú tiež ideálne nasávacie čerpadlá pre čerpadlá bahna. Ich návrh parametrov plne zohľadňuje, že zariadenia, s ktorými sú zladené, môžu pracovať v optimálnych podmienkach. Medzi hlavné vlastnosti patrí silná zameniteľnosť dielov, nízka netesnosť tesnenia hriadeľa, spoľahlivá prevádzka, dlhá životnosť a pohodlná údržba.

Pieskové čerpadlá série olejových odstredivých čerpadiel SB sa dodávajú v piatich modeloch: SB6×8, SB5×6, SB4×5, SB3×4 a SB2 3. Číslo modelu

SB6×8 môže byť vybavený motormi s výkonom 45 kW, 55 kW a 75 kW. Podľa požiadaviek užívateľa je k dispozícii 6 typov čerpadiel: čerpadlo s predným otáčaním a čerpadlo so spätným otáčaním.
Model G požiadal o patent na dizajn. Číslo patentu je ZL 2007 3 0094452.1; Model: SB5 6
Vybavený motormi s výkonom 22 kW, 30 kW, 37 kW a 45 kW. Bežne dostupné v 4 špecifikáciách reverzných čerpadiel. Model SB4 5 je vybavený 15 kW.
22kW motor, bežne dostupný v 2 špecifikáciách pre reverzné čerpadlá. Model SB34 je vybavený motormi s výkonom 15 kW, 11 kW a 7,5 kW a má 3 špecifikácie reverzných čerpadiel. Model SB23 je vybavený motormi s výkonom 11 kW, 7,5 kW a 5,5 kW a má tiež 3 špecifikácie reverzných čerpadiel. Tesnenia čerpadiel prvých dvoch modelov sú univerzálne. Vonkajšie tvary a inštalačné rozmery reverzných čerpadiel sú v podstate rovnaké ako u predných čerpadiel. Skrutkové výstupné potrubie je na ľavej strane pre dopredné čerpadlo a na pravej strane pre reverzné čerpadlo (z pohľadu nasávacieho konca).

Pieskové čerpadlo SB6×8 s olejovým odstredivým čerpadlom sa odporúča na použitie na vrtných súpravách nad 3200 metrov, zatiaľ čo pieskové čerpadlo SB5×6 sa odporúča na použitie na vrtných súpravách pod 2500 metrov.
Utesnenie pieskových čerpadiel série SB využíva mechanické upchávky. Táto mechanická upchávka požiadala o patent na úžitkový vzor. Hlavné tesnenie mechanickej upchávky je mechanická upchávka z tvrdenej zliatiny s vysokou-údržbou{3}}, ktorá má dlhú životnosť; pomocné tesnenie je tesnenie obalu, ktoré môže zabrániť nehodám. Po praktickom použití sa ukázalo, že tesnenie pieskových čerpadiel série SB je spoľahlivé a údržba pohodlná.
Hriadeľové upchávky pieskových čerpadiel série SB sú mazané mazivom; ložiská sú mazané motorovým olejom. Na oboch koncoch ložísk sú kryty ložísk.
Ložiská typu „maslo{0}}úst“ možno tiež namazať maslom.
Vstupné a výstupné príruby pieskových čerpadiel série SB sú navrhnuté v dvoch sériách - metrických a britských - v závislosti od potrieb domácich a zahraničných používateľov.
Štandardná veľkosť.
Naše pieskové čerpadlá série SB sa používajú na pozemných a pobrežných vrtných plošinách vo viac ako 20 krajinách po celom svete. Výsledky ukazujú, že okrem pravidelnej výmeny tesnení sú náklady na údržbu veľmi nízke.

1. Význam reprezentovaný kódom modelu pieskového čerpadla:
SB - predstavuje: jednostupňové-jednostupňové-sacie čerpadlo na odpadovú vodu radu SB
F - označuje: Reverzné (Keď je čerpadlo otočené smerom k vstupu čerpadla, otáča sa proti smeru hodinových ručičiek a výstup čerpadla je umiestnený vertikálne pod vstupom čerpadla)
(na pravej strane stredovej čiary)
Z - označuje: Otáčanie dopredu (pri pohľade na vstup čerpadla spredu sa čerpadlo otáča v smere hodinových ručičiek a výstup čerpadla je umiestnený vertikálne pod vstupom čerpadla)
(Na ľavej strane stredovej čiary)
J - predstavuje: Mechanické tesnenie
P - označuje: Remeňový pohon
C - Označuje: Americkú štandardnú vstupnú a výstupnú prírubu
Modelový kód pieskového čerpadla obsahuje aj tri sady číselných kódov, ktoré reprezentujú vstupný priemer čerpadla, výstupný priemer, menovitý priemer obežného kolesa alebo výkon motora.
2. Príklad významu reprezentovaného modelom pieskového čerpadla: Príklad 1:
SB6 × 8 FJCP -13 (75 kW)
Menovitý priemer obežného kolesa (palce), s príslušným výkonom v zátvorkách
Prevod remeňov
Vstupné a výstupné príruby sú štandardného typu ANSI (American National Standards).
Mechanické tesnenie
Smer: Obrátený
Vstupný priemer čerpadla (palce)
Priemer výstupu čerpadla (palce)
Jednostupňové-jednostupňové-sacie pieskové čerpadlo série SB
Poznámka:
Ak nie je špecifikovaný kód smeru otáčania: Pre metrické čerpadlo SB6×8 je predvolený smer otáčania dopredu; pre iné špecifikácie čerpadiel je predvolený smer otáčania opačný.
2. Ak nie je špecifikovaný kód pre vstupnú a výstupnú prírubu, vstupné a výstupné príruby čerpadla sú štandardne nastavené na metrické štandardné príruby.
3. Ak nie je zadaný prenosový kód, pumpa sa predvolene nastaví na konfiguráciu priameho pohonu.
4. Pri modeloch imperiálnych systémov je najprv uvedený vstupný priemer a potom výstupný priemer. Ak požadujete inú konfiguráciu ako je predvolená, môžete ju zadať pomocou kódov alebo textu.
